Трубопровод топливный 12391872

Трубопровод топливный 12391872

← Комплектующие двигателя 13371169 Бак топливный stc500-1101000a 60145575 →

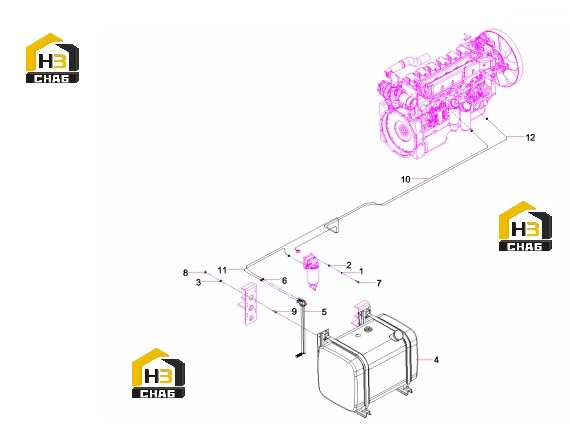

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210405000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fuel tank STC500-1101000A
Каталожный номер:A210405000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fuel tank suction back oil pipe joint assembly
Каталожный номер:60160169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Throat clamp
Каталожный номер:A210855000003
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:A210111000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M12GB889.1
Каталожный номер:A210319000006
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:A210111000040
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fuel tank outlet pipe
Каталожный номер:12142459
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Engine oil inlet pipe
Каталожный номер:12142460
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Engine oil return pipe
Каталожный номер:12142461
Комплект:1
Примечание:
