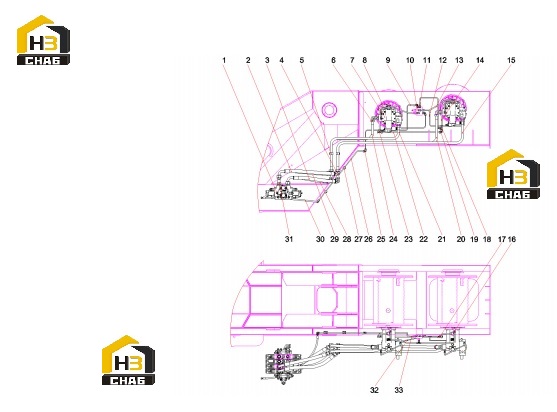

Трубопровод распределительного клапана 12689222

← Комплектующие клапана обратного управления lh3g1 60212019 Клапан распределительный 12684634 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main valve assembly assembly

Каталожный номер:12684634

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose SY1102

Каталожный номер:12985550

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103002927

Комплект:1

Примечание:

№ на схеме:4

Наименование:Right angle joint

Каталожный номер:B210780001732

Комплект:4

Примечание:

№ на схеме:5

Наименование:Single pipe clamp

Каталожный номер:A229900002040

Комплект:4

Примечание:

№ на схеме:6

Наименование:Right angle combination joint

Каталожный номер:B210780001241

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hoist motor balance valve transition block assembly STC500S-D.4 1.18

Каталожный номер:13688043

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steel pipe assembly

Каталожный номер:12399583

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel pipe assembly

Каталожный номер:13395804

Комплект:1

Примечание:

№ на схеме:10

Наименование:Double hydraulic control valve assembly

Каталожный номер:13068885

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel pipe assembly

Каталожный номер:13395802

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel pipe assembly

Каталожный номер:13395808

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steel pipe assembly

Каталожный номер:13687648

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel pipe assembly

Каталожный номер:12399577

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel pipe assembly

Каталожный номер:13071796

Комплект:1

Примечание:

№ на схеме:16

Наименование:End straight connector

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:17

Наименование:Right angle combination joint

Каталожный номер:B210780000636

Комплект:8

Примечание:

№ на схеме:18

Наименование:Three-way reducing joint TRLM22-LM16-LM22

Каталожный номер:B210780000199

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right angle combination joint

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel pipe assembly

Каталожный номер:13071798

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel pipe assembly

Каталожный номер:13071800

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steel pipe assembly

Каталожный номер:12399581

Комплект:1

Примечание:

№ на схеме:23

Наименование:Three-way connector

Каталожный номер:B210780000798

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel pipe assembly

Каталожный номер:13071794

Комплект:1

Примечание:

№ на схеме:25

Наименование:Straight-through connector

Каталожный номер:24004634

Комплект:2

Примечание:

№ на схеме:26

Наименование:Steel pipe assembly

Каталожный номер:12399591

Комплект:1

Примечание:

№ на схеме:27

Наименование:Single pipe clamp

Каталожный номер:A229900002415

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose Q/SY1102

Каталожный номер:B230103001770

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103004102

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Q/SY1102

Каталожный номер:B230103003136

Комплект:1

Примечание:

№ на схеме:31

Наименование:Steel pipe assembly

Каталожный номер:11293499

Комплект:2

Примечание:

№ на схеме:32

Наименование:Steel pipe assembly

Каталожный номер:13687646

Комплект:1

Примечание:

№ на схеме:33

Наименование:Steel pipe assembly

Каталожный номер:13395806

Комплект:1

Примечание:
