Трубопровод кондиционера 12438258 (часть 2)

← Трубопровод кондиционера 12438258 (часть 1) Модуль управления кондиционером 14012666 →

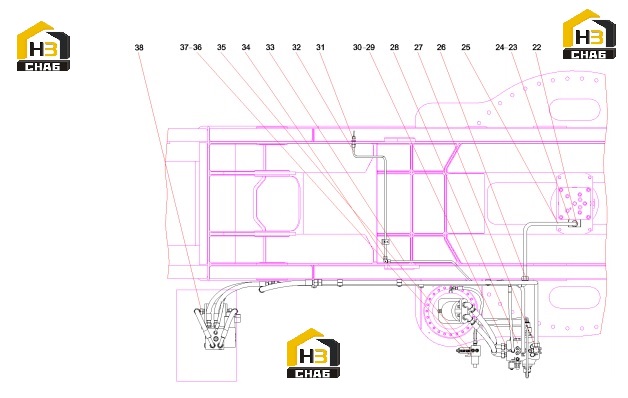

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:22

Наименование:Flange assembly

Каталожный номер:12428694

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A210609000046

Комплект:1

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:A210204000011

Комплект:4

Примечание:

№ на схеме:25

Наименование:Steel pipe assembly

Каталожный номер:12416812

Комплект:1

Примечание:

№ на схеме:26

Наименование:Right angle joint

Каталожный номер:24001406

Комплект:1

Примечание:

№ на схеме:27

Наименование:Right angle combination joint

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rotary buffer valve assembly

Каталожный номер:13140183

Комплект:1

Примечание:

№ на схеме:29

Наименование:bolt

Каталожный номер:A210111000011

Комплект:3

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:31

Наименование:Straight-through partition connector

Каталожный номер:B210780000647

Комплект:1

Примечание:

№ на схеме:32

Наименование:Steel pipe assembly

Каталожный номер:12416880

Комплект:1

Примечание:

№ на схеме:33

Наименование:Steel pipe assembly

Каталожный номер:12416875

Комплект:1

Примечание:

№ на схеме:34

Наименование:Right angle joint

Каталожный номер:B210780001321

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rotary control block assembly A1103.4.5.8

Каталожный номер:12393903

Комплект:1

Примечание:

№ на схеме:36

Наименование:bolt

Каталожный номер:A210111000079

Комплект:3

Примечание:

№ на схеме:37

Наименование:washer

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:38

Наименование:Right angle combination joint

Каталожный номер:B210780001310

Комплект:2

Примечание:
