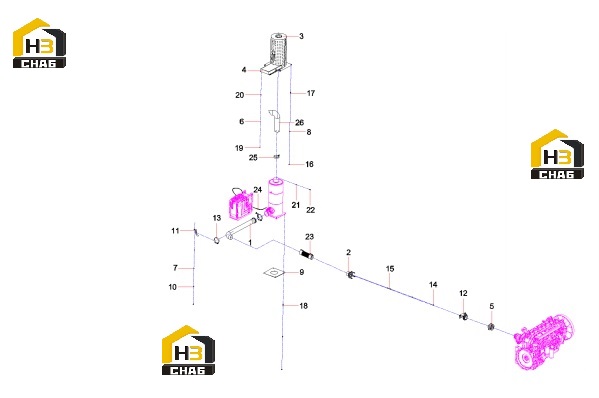

Система выхлопная 13526820

← Бачок расширительный 11143844 Клапан выпускной тормозной a220401000197 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust pipe assembly

Каталожный номер:13097160

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front exhaust pipe assembly

Каталожный номер:13526822

Комплект:1

Примечание:

№ на схеме:3

Наименование:Heat shield assembly

Каталожный номер:13040961

Комплект:1

Примечание:

№ на схеме:4

Наименование:Exhaust cover

Каталожный номер:13192056

Комплект:1

Примечание:

№ на схеме:5

Наименование:Exhaust connecting pipe

Каталожный номер:11725441

Комплект:1

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:9

Наименование:Shock absorber

Каталожный номер:12283879

Комплект:1

Примечание:

№ на схеме:10

Наименование:gasket

Каталожный номер:12487852

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connecting board

Каталожный номер:12409978

Комплект:2

Примечание:

№ на схеме:12

Наименование:Exhaust brake valve

Каталожный номер:A220401000197

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ding-shaped hoop

Каталожный номер:A229900002220

Комплект:2

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:A210307000017

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt M10x100GB5782

Каталожный номер:A210110000171

Комплект:4

Примечание:

№ на схеме:16

Наименование:nut

Каталожный номер:A210307000001

Комплект:12

Примечание:

№ на схеме:17

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000040

Комплект:4

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:A210307000016

Комплект:6

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000081

Комплект:6

Примечание:

№ на схеме:21

Наименование:nut

Каталожный номер:A210307000012

Комплект:5

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:A210111000090

Комплект:5

Примечание:

№ на схеме:23

Наименование:Metal hose assembly QY130.6.4-8

Каталожный номер:10266848

Комплект:1

Примечание:

№ на схеме:24

Наименование:Urea injection line

Каталожный номер:12025116

Комплект:1

Примечание:

№ на схеме:25

Наименование:Exhaust tailpipe hoop

Каталожный номер:13047475

Комплект:1

Примечание:

№ на схеме:26

Наименование:Exhaust tailpipe

Каталожный номер:13097158

Комплект:1

Примечание:
