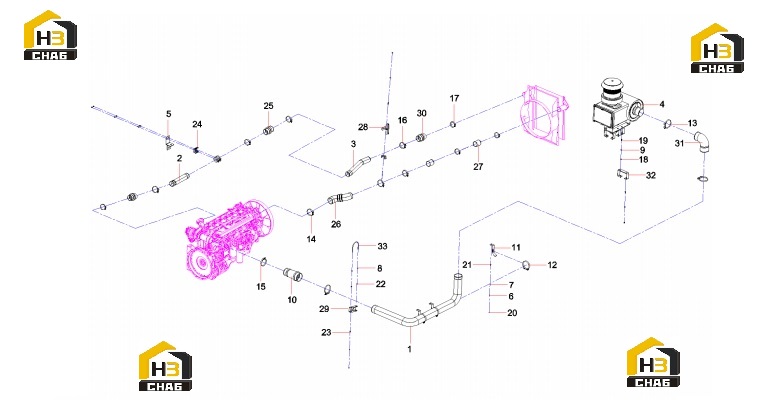

Система впуска воздуха 13785520

← Шестерня масляного насоса 612600070364 60272869 Комплектующие двигателя 13371169 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air filter outlet steel pipe assembly

Каталожный номер:13527266

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine air outlet steel pipe assembly

Каталожный номер:13527268

Комплект:1

Примечание:

№ на схеме:3

Наименование:Intercooler intake steel pipe assembly

Каталожный номер:13785522

Комплект:1

Примечание:

№ на схеме:4

Наименование:Engine intake steel pipe assembly

Каталожный номер:13527272

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air outlet steel pipe bracket

Каталожный номер:13785524

Комплект:1

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000006

Комплект:3

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000011

Комплект:19

Примечание:

№ на схеме:10

Наименование:Supercharger intake pipe

Каталожный номер:12394118

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connecting board

Каталожный номер:12394119

Комплект:3

Примечание:

№ на схеме:12

Наименование:Ding-shaped hoop

Каталожный номер:A229900002220

Комплект:3

Примечание:

№ на схеме:13

Наименование:Ding-shaped hoop

Каталожный номер:A229900002734

Комплект:3

Примечание:

№ на схеме:14

Наименование:Ding-shaped hoop

Каталожный номер:A229900004506

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ding-shaped hoop

Каталожный номер:A229900004579

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ding-shaped hoop

Каталожный номер:A229900002222

Комплект:5

Примечание:

№ на схеме:17

Наименование:Ding-shaped hoop

Каталожный номер:A210855000052

Комплект:6

Примечание:

№ на схеме:18

Наименование:Nut M10GB889.1

Каталожный номер:A210319000001

Комплект:19

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000018

Комплект:19

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:A210307000016

Комплект:3

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000080

Комплект:3

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:A210319000004

Комплект:4

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:24

Наименование:Stainless steel tube fixing bracket QY100.6.3-18

Каталожный номер:10764094

Комплект:3

Примечание:

№ на схеме:25

Наименование:Rubber tube

Каталожный номер:11296830

Комплект:1

Примечание:

№ на схеме:26

Наименование:Engine intake hose

Каталожный номер:13527262

Комплект:1

Примечание:

№ на схеме:27

Наименование:Intercooler air outlet hose

Каталожный номер:13527263

Комплект:1

Примечание:

№ на схеме:28

Наименование:Steel pipe bracket

Каталожный номер:13533342

Комплект:1

Примечание:

№ на схеме:29

Наименование:Air filter outlet steel pipe bracket

Каталожный номер:13819358

Комплект:1

Примечание:

№ на схеме:30

Наименование:Variable diameter straight hose

Каталожный номер:10479715

Комплект:2

Примечание:

№ на схеме:31

Наименование:Air filter outlet hose

Каталожный номер:12127160

Комплект:1

Примечание:

№ на схеме:32

Наименование:Air filter bracket

Каталожный номер:12127162

Комплект:4

Примечание:

№ на схеме:33

Наименование:Mouth bolt

Каталожный номер:12277536

Комплект:1

Примечание:
