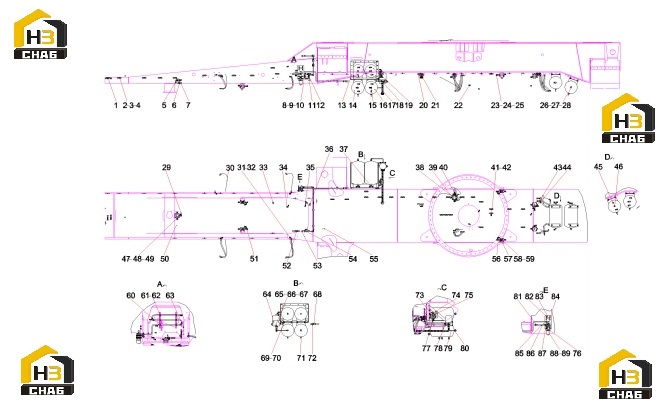

Система тормозная 12422159

← Вал карданный m161-t4b1t3-220q sy015053 60156675 Система гидравлическая ходовой части 12691608 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Three-way connector for barometer sensor

Каталожный номер:11287699

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cable tie frame SYM5600J.6-24

Каталожный номер:11141447

Комплект:44

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000078

Комплект:44

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000016

Комплект:44

Примечание:

№ на схеме:5

Наименование:Pipe joint BMC12-M22x1.5

Каталожный номер:A210770000392

Комплект:13

Примечание:

№ на схеме:6

Наименование:Adjustable right-angle connector BOLM14-M22x1.5

Каталожный номер:A229900003050

Комплект:1

Примечание:

№ на схеме:7

Наименование:Card sleeve type end three-way joint

Каталожный номер:A210770000597

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut L8GB3759

Каталожный номер:A210306000008

Комплект:22

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:23

Примечание:

№ на схеме:10

Наименование:Card holder 8GB3764

Каталожный номер:A210710000003

Комплект:22

Примечание:

№ на схеме:11

Наименование:Right angle joint

Каталожный номер:10810395

Комплект:3

Примечание:

№ на схеме:12

Наименование:Pipe joint

Каталожный номер:10810396

Комплект:6

Примечание:

№ на схеме:13

Наименование:Air storage tank bracket assembly

Каталожный номер:13806114

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air storage tank IV assembly

Каталожный номер:13761713

Комплект:3

Примечание:

№ на схеме:15

Наименование:Pipe joint BOLM12-M22x1.5

Каталожный номер:A210770000393

Комплект:7

Примечание:

№ на схеме:16

Наименование:Air storage tank 1 assembly

Каталожный номер:13761336

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil guide pipe KL55010

Каталожный номер:60220124

Комплект:1

Примечание:

№ на схеме:18

Наименование:Dryer intake steel pipe III assembly

Каталожный номер:13585400

Комплект:1

Примечание:

№ на схеме:19

Наименование:Air storage tank II assembly

Каталожный номер:13761659

Комплект:2

Примечание:

№ на схеме:20

Наименование:Solenoid valve filter CS-268B

Каталожный номер:60148580

Комплект:2

Примечание:

№ на схеме:21

Наименование:Solenoid valve group solenoid valve ATC32108-3 DC24V

Каталожный номер:60128950

Комплект:1

Примечание:

№ на схеме:22

Наименование:Adjustable right angle joint

Каталожный номер:A229900003252

Комплект:3

Примечание:

№ на схеме:23

Наименование:Card holder 12GB3764

Каталожный номер:A210710000004

Комплект:65

Примечание:

№ на схеме:24

Наименование:Bushing

Каталожный номер:A229900003021

Комплект:65

Примечание:

№ на схеме:25

Наименование:Nut L12GB3759

Каталожный номер:A210306000012

Комплект:65

Примечание:

№ на схеме:26

Наименование:Test connector

Каталожный номер:A229900003037

Комплект:4

Примечание:

№ на схеме:27

Наименование:Sealing washer 22QC638

Каталожный номер:A229900002973

Комплект:21

Примечание:

№ на схеме:28

Наименование:Transition joint

Каталожный номер:A229900003257

Комплект:3

Примечание:

№ на схеме:29

Наименование:Nylon tube

Каталожный номер:A239900000411

Комплект:1

Примечание:

№ на схеме:30

Наименование:Brake hose Q-22-700W

Каталожный номер:A229900003130

Комплект:12

Примечание:

№ на схеме:31

Наименование:Nut M18x1.5GB3763

Каталожный номер:A210338000000

Комплект:11

Примечание:

№ на схеме:32

Наименование:Right-angle connector BBL-12 next door

Каталожный номер:A229900003250

Комплект:10

Примечание:

№ на схеме:33

Наименование:Card cone right angle joint body BM008-01NPT

Каталожный номер:A229900003040

Комплект:1

Примечание:

№ на схеме:34

Наименование:Adjustable right-angle connector BOLM08-M16x1.5

Каталожный номер:A229900003045

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe joint tee

Каталожный номер:A229900003033

Комплект:1

Примечание:

№ на схеме:36

Наименование:Right angle elbow BLM08-01NPT

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:37

Наименование:Sealing washer 16QC638

Каталожный номер:A229900002971

Комплект:2

Примечание:

№ на схеме:38

Наименование:nut

Каталожный номер:A210314000008

Комплект:11

Примечание:

№ на схеме:39

Наименование:Differential valve

Каталожный номер:A220401000615

Комплект:1

Примечание:

№ на схеме:40

Наименование:End tee joint

Каталожный номер:A229900003255

Комплект:1

Примечание:

№ на схеме:41

Наименование:Three-way connector next door

Каталожный номер:A229900003034

Комплект:1

Примечание:

№ на схеме:42

Наименование:Nut M14x1.5GB3763

Каталожный номер:A210334000015

Комплект:1

Примечание:

№ на схеме:43

Наименование:Relay valve

Каталожный номер:A220401000616

Комплект:3

Примечание:

№ на схеме:44

Наименование:Three-way connector

Каталожный номер:A229900003251

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw plug M16x1.5JB1000

Каталожный номер:A210332000001

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw plug

Каталожный номер:A210332000003

Комплект:5

Примечание:

№ на схеме:47

Наименование:Card holder 14GB3764

Каталожный номер:A210710000007

Комплект:1

Примечание:

№ на схеме:48

Наименование:Nut G14GB3759

Каталожный номер:A210306000013

Комплект:1

Примечание:

№ на схеме:49

Наименование:Lining core

Каталожный номер:A229900003352

Комплект:1

Примечание:

№ на схеме:50

Наименование:Nylon tube

Каталожный номер:A241400000011

Комплект:1

Примечание:

№ на схеме:51

Наименование:Three-way connector BRTM12-M22x1.5

Каталожный номер:A229900003354

Комплект:6

Примечание:

№ на схеме:52

Наименование:Two-position five-way valve B99 4V22008 KCS017B

Каталожный номер:60128948

Комплект:1

Примечание:

№ на схеме:53

Наименование:Plastic tube/nylon

Каталожный номер:A240900000006

Комплект:1

Примечание:

№ на схеме:54

Наименование:Joint block

Каталожный номер:A820199003120

Комплект:1

Примечание:

№ на схеме:55

Наименование:washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:56

Наименование:Right angle combination joint

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:57

Наименование:ABS solenoid valve 4721950180

Каталожный номер:B220402000411

Комплект:4

Примечание:

№ на схеме:58

Наименование:nut

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:59

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:8

Примечание:

№ на схеме:60

Наименование:Dryer intake steel pipe 1 assembly

Каталожный номер:13584281

Комплект:2

Примечание:

№ на схеме:61

Наименование:Support rail nut

Каталожный номер:60202487

Комплект:14

Примечание:

№ на схеме:62

Наименование:Single pipe clamp

Каталожный номер:B210851000002

Комплект:7

Примечание:

№ на схеме:63

Наименование:Connecting steel pipe assembly

Каталожный номер:13585196

Комплект:2

Примечание:

№ на схеме:64

Наименование:Dryer KL35AS2-55010A

Каталожный номер:60220125

Комплект:1

Примечание:

№ на схеме:65

Наименование:Adjustable right-angle connector BOLM08-M12x1.5

Каталожный номер:A229900003463

Комплект:1

Примечание:

№ на схеме:66

Наименование:Bolt M12x1.5x30GB5786

Каталожный номер:A210114000118

Комплект:3

Примечание:

№ на схеме:67

Наименование:washer

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:68

Наименование:Card compartment straight-through joint body

Каталожный номер:A229900003350

Комплект:3

Примечание:

№ на схеме:69

Наименование:washer

Каталожный номер:A210401000001

Комплект:30

Примечание:

№ на схеме:70

Наименование:bolt

Каталожный номер:A210111000023

Комплект:22

Примечание:

№ на схеме:71

Наименование:Drain valve assembly SYM5291JC.6-070

Каталожный номер:60147040

Комплект:7

Примечание:

№ на схеме:72

Наименование:High temperature hose assembly

Каталожный номер:A229900003013

Комплект:1

Примечание:

№ на схеме:73

Наименование:Four-circuit protection valve

Каталожный номер:A220401000617

Комплект:1

Примечание:

№ на схеме:74

Наименование:Pipe joint BOLM12-M16x1.5

Каталожный номер:A210770000394

Комплект:25

Примечание:

№ на схеме:75

Наименование:bolt

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:76

Наименование:Condenser cover

Каталожный номер:12555379

Комплект:1

Примечание:

№ на схеме:77

Наименование:End tee joint

Каталожный номер:A229900003259

Комплект:1

Примечание:

№ на схеме:78

Наименование:Pipe joint

Каталожный номер:A210770000402

Комплект:2

Примечание:

№ на схеме:79

Наименование:Regenerating tube connecting steel pipe

Каталожный номер:12761828

Комплект:1

Примечание:

№ на схеме:80

Наименование:Adjustable right-angle connector BOLM08-M22x1.5

Каталожный номер:A229900003046

Комплект:1

Примечание:

№ на схеме:81

Наименование:Card sleeve type right angle pipe joint G16GB3740.2

Каталожный номер:60182321

Комплект:4

Примечание:

№ на схеме:82

Наименование:bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:83

Наименование:Condenser mounting plate

Каталожный номер:13328597

Комплект:1

Примечание:

№ на схеме:84

Наименование:Condenser KL3511CA-010

Каталожный номер:60067874

Комплект:1

Примечание:

№ на схеме:85

Наименование:Dryer intake steel pipe II assembly

Каталожный номер:13583453

Комплект:2

Примечание:

№ на схеме:86

Наименование:Right angle joint

Каталожный номер:A229900003249

Комплект:1

Примечание:

№ на схеме:87

Наименование:Adjustable right angle joint

Каталожный номер:A229900003051

Комплект:1

Примечание:

№ на схеме:88

Наименование:nut

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:89

Наименование:Bolt (GB5782)

Каталожный номер:21054416

Комплект:4

Примечание:
