Система рулевой тяги 13915565

Система рулевой тяги 13915565

← Система рулевого управления 12438876 Крепление рычага рулевого управления 13583448 →

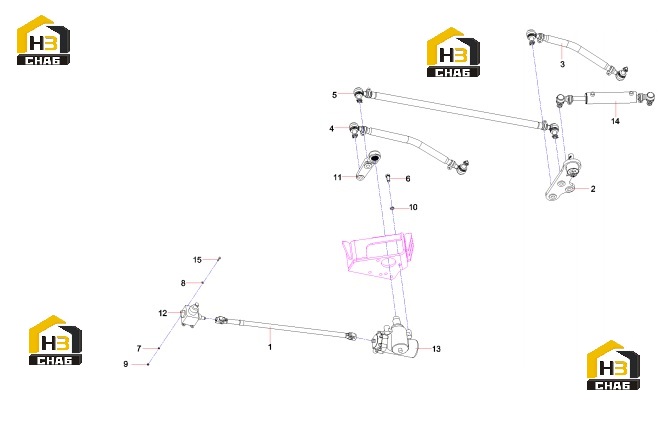

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Steering intermediate drive shaft
Каталожный номер:60025177
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Intermediate rocker arm and bracket assembly
Каталожный номер:13583448
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Steering straight rod assembly II
Каталожный номер:12408948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Steering straight rod assembly I
Каталожный номер:12408880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Intermediate connection rod assembly
Каталожный номер:12408856
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M20x1.5x40GB5786 grade 10.9
Каталожный номер:21029600
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:A210401000006
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Steering vertical arm
Каталожный номер:12422478
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Angle steering gear
Каталожный номер:A229900003007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Steering gear assembly
Каталожный номер:A229900005684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Steering power cylinder assembly
Каталожный номер:00000345
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:bolt
Каталожный номер:A210111000091
Комплект:4
Примечание:
