Система передней подвески 12442336

Система передней подвески 12442336

← Система подвесной рамы оси 13545976 Пластины подвески jdp4201-2902010a 60112846 →

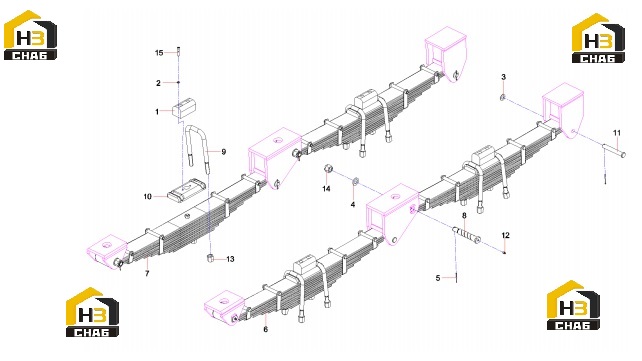

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Buffer block
Каталожный номер:A810497000938
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210405000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:A210405000009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:pin
Каталожный номер:A210491000018
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Front left leaf spring assembly JDP4201-2902010A
Каталожный номер:60112846
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Front right leaf spring assembly JDP4201-2902020A
Каталожный номер:60112844
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Front suspension roll ear pins
Каталожный номер:A820301021138
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Mouth bolt
Каталожный номер:A820301021139
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Front leaf spring cover
Каталожный номер:A820403000752
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Category 80 pin shaft
Каталожный номер:13339601
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Butter mouth
Каталожный номер:A210804000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut M20x1.5GB56 Grade 10
Каталожный номер:A210321000010
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut M24x2GB9457 Grade 10
Каталожный номер:A210355000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw M8x45GB70.1
Каталожный номер:A210204000153
Комплект:8
Примечание:
