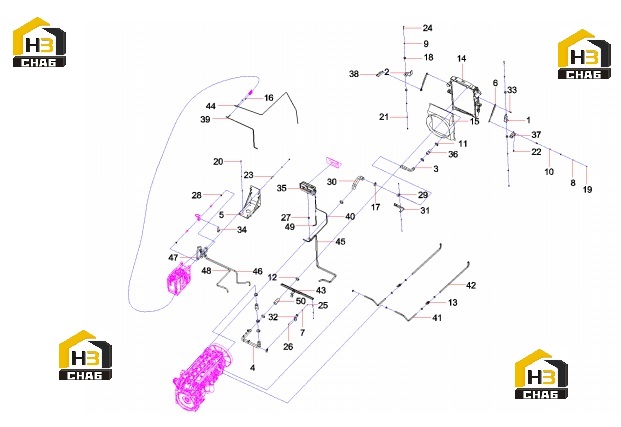

Система охлаждения 13782395

← Системы двигателя 13789128 Радиатор zh730x200x1080-s105z55q/sy015028 60067319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator right bracket

Каталожный номер:13086204

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator left bracket

Каталожный номер:13085327

Комплект:1

Примечание:

№ на схеме:3

Наименование:Engine outlet steel pipe assembly

Каталожный номер:13782397

Комплект:1

Примечание:

№ на схеме:4

Наименование:Engine inlet steel pipe assembly

Каталожный номер:13529595

Комплект:1

Примечание:

№ на схеме:5

Наименование:Urea tank bracket

Каталожный номер:13221015

Комплект:1

Примечание:

№ на схеме:6

Наименование:Radiator lever

Каталожный номер:12271879

Комплект:2

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000007

Комплект:7

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000001

Комплект:14

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000003

Комплект:11

Примечание:

№ на схеме:11

Наименование:Ding-shaped hoop

Каталожный номер:A229900002031

Комплект:5

Примечание:

№ на схеме:12

Наименование:Ding-shaped hoop

Каталожный номер:A229900003104

Комплект:2

Примечание:

№ на схеме:13

Наименование:Straight-through ball valve

Каталожный номер:60022386

Комплект:2

Примечание:

№ на схеме:14

Наименование:Radiator ZH730x200x1080-S105Z55Q/SY015028

Каталожный номер:60067319

Комплект:1

Примечание:

№ на схеме:15

Наименование:Windshield 1309-670-75t

Каталожный номер:60067601

Комплект:1

Примечание:

№ на схеме:16

Наименование:Throat clamp

Каталожный номер:A210855000003

Комплект:8

Примечание:

№ на схеме:17

Наименование:Ding-shaped hoop

Каталожный номер:B229900001059

Комплект:4

Примечание:

№ на схеме:18

Наименование:Radiator cushion

Каталожный номер:A810101000148

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M10GB889.1

Каталожный номер:A210319000001

Комплект:6

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut M12GB889.1

Каталожный номер:A210319000006

Комплект:14

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000045

Комплект:6

Примечание:

№ на схеме:24

Наименование:Bolt M12x80GB5783

Каталожный номер:A210111000127

Комплект:2

Примечание:

№ на схеме:25

Наименование:nut

Каталожный номер:A210319000004

Комплект:7

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000090

Комплект:7

Примечание:

№ на схеме:27

Наименование:Hose hoop

Каталожный номер:A229900002964

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose hoop

Каталожный номер:A229900001347

Комплект:13

Примечание:

№ на схеме:29

Наименование:Water pipe hoop SYM51080J.1.5-60

Каталожный номер:11476844

Комплект:1

Примечание:

№ на схеме:30

Наименование:Engine outlet hose

Каталожный номер:13782393

Комплект:1

Примечание:

№ на схеме:31

Наименование:Outlet steel pipe bracket

Каталожный номер:13782394

Комплект:1

Примечание:

№ на схеме:32

Наименование:Engine inlet pipe bracket

Каталожный номер:13534748

Комплект:2

Примечание:

№ на схеме:33

Наименование:Ladder bolt SYM5422J.10.2-10

Каталожный номер:11538215

Комплект:4

Примечание:

№ на схеме:34

Наименование:Solenoid valve fixing plate

Каталожный номер:13221276

Комплект:1

Примечание:

№ на схеме:35

Наименование:Expansion tank

Каталожный номер:11143844

Комплект:1

Примечание:

№ на схеме:36

Наименование:Radiator outlet hose

Каталожный номер:12987286

Комплект:1

Примечание:

№ на схеме:37

Наименование:Radiator strut right bracket

Каталожный номер:12987515

Комплект:1

Примечание:

№ на схеме:38

Наименование:Radiator strut left bracket

Каталожный номер:12988686

Комплект:1

Примечание:

№ на схеме:39

Наименование:Urea pump inlet pipe

Каталожный номер:12271856

Комплект:1

Примечание:

№ на схеме:40

Наименование:In addition to trachea 2

Каталожный номер:12271857

Комплект:1

Примечание:

№ на схеме:41

Наименование:Heater 1

Каталожный номер:12271859

Комплект:2

Примечание:

№ на схеме:42

Наименование:Heater 2

Каталожный номер:12271860

Комплект:2

Примечание:

№ на схеме:43

Наименование:beam

Каталожный номер:12271862

Комплект:1

Примечание:

№ на схеме:44

Наименование:Urea pump nozzle return pipe

Каталожный номер:12271865

Комплект:1

Примечание:

№ на схеме:45

Наименование:Engine water supply pipe

Каталожный номер:12271866

Комплект:1

Примечание:

№ на схеме:46

Наименование:Urea tank return pipe

Каталожный номер:12271867

Комплект:1

Примечание:

№ на схеме:47

Наименование:Urea tank inlet pipe

Каталожный номер:12271868

Комплект:1

Примечание:

№ на схеме:48

Наименование:Engine outlet pipe

Каталожный номер:12271869

Комплект:1

Примечание:

№ на схеме:49

Наименование:In addition to trachea 1

Каталожный номер:12271870

Комплект:1

Примечание:

№ на схеме:50

Наименование:Engine nozzle interface hose

Каталожный номер:10226862

Комплект:2

Примечание:
