Система кондиционирования воздуха 13539405

Система кондиционирования воздуха 13539405

← Шильдик 12957525 Вентилятор с комплектующими 60005669 →

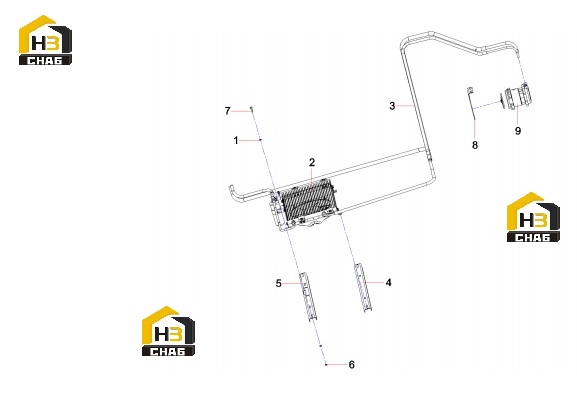

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:washer
Каталожный номер:A210405000007
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Condenser
Каталожный номер:60005669
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Air conditioning accessories 5007047000
Каталожный номер:60274405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Condenser fixing plate I
Каталожный номер:10003454
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Condenser fixing plate II
Каталожный номер:10003456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:nut
Каталожный номер:A210319000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:A210111000091
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Air conditioning pipe joint bracket
Каталожный номер:13539113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Compressor YJ154-PV8 Three electric bell
Каталожный номер:60031711
Комплект:1
Примечание:
