Система кондиционирования воздуха 12298161

← Кронштейны кабины 11765453 Испаритель zf5 619x200x500d 60319710 →

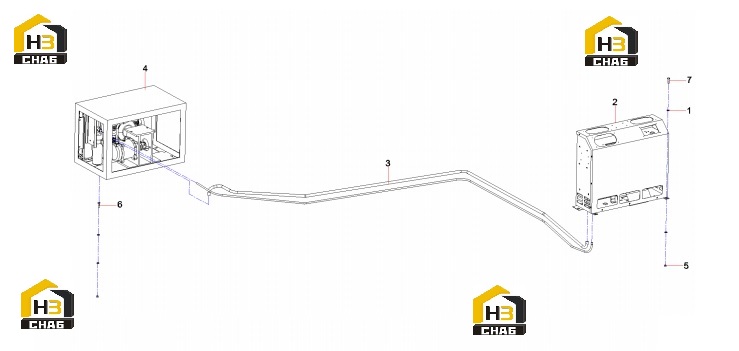

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:2

Наименование:Evaporator ZF5 619x200x500D

Каталожный номер:60319710

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air conditioning accessories ASYZY00095

Каталожный номер:60332219

Комплект:1

Примечание:

№ на схеме:4

Наименование:Condenser LN10 658x445x373

Каталожный номер:60319711

Комплект:1

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:A210319000004

Комплект:8

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:
