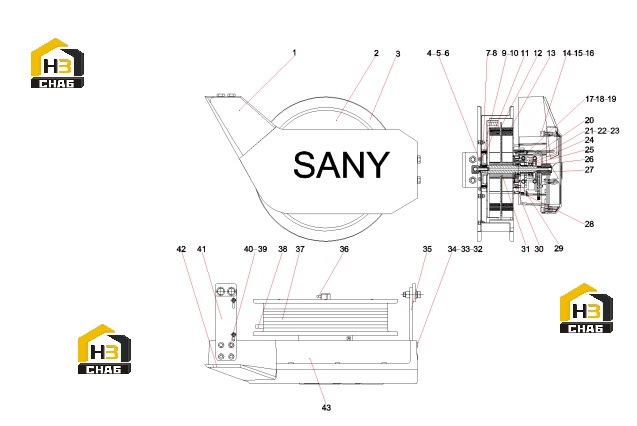

Система безопасности автокрана stc250h.10.2.8a 13731812

← Переключатель с резьбовым штифтом 11661100 Система электрическая автокрана 13576634 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Length sensor housing 526x300x130

Каталожный номер:60194337

Комплект:1

Примечание:

№ на схеме:2

Наименование:Flat worm coil spring box φ324x74.5

Каталожный номер:60194182

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cable reel φ396x100

Каталожный номер:60194181

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M6x20GB818

Каталожный номер:A210210000017

Комплект:6

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:A210210000008

Комплект:6

Примечание:

№ на схеме:8

Наименование:Nut M6GB889.1

Каталожный номер:A210319000003

Комплект:6

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000002

Комплект:1

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210404000004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M6x16GB819.1

Каталожный номер:A210211000007

Комплект:12

Примечание:

№ на схеме:12

Наименование:Spring partition SY-50M.1-14

Каталожный номер:13816454

Комплект:1

Примечание:

№ на схеме:13

Наименование:Scroll spring SUP6 10.9 grade

Каталожный номер:60169549

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw M8x25GB70.1 Dac rust

Каталожный номер:24002255

Комплект:6

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:17

Наименование:screw

Каталожный номер:A313180502003

Комплект:5

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210401000015

Комплект:5

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210405000005

Комплект:5

Примечание:

№ на схеме:20

Наименование:Extended 10 modules IOLH010AA

Каталожный номер:60237453

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M3x12GB818

Каталожный номер:A210210000059

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 3GB93

Каталожный номер:A210401000010

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 3GB97.1

Каталожный номер:A210405000027

Комплект:4

Примечание:

№ на схеме:24

Наименование:Retaining ring 42GB893.1

Каталожный номер:24000568

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rolling bearing 6004-2RZGB276

Каталожный номер:A210601000013

Комплект:2

Примечание:

№ на схеме:26

Наименование:Retaining ring 20GB894.1

Каталожный номер:A210414000025

Комплект:1

Примечание:

№ на схеме:27

Наименование:Center slip ring LPT012A-0602 Level 10.9

Каталожный номер:60170594

Комплект:1

Примечание:

№ на схеме:28

Наименование:Crimping card umbrella φ6.3

Каталожный номер:60194339

Комплект:3

Примечание:

№ на схеме:29

Наименование:Skeleton oil seal 24x42x7JB3786

Каталожный номер:60185111

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-shaped ring 80x3.55GB3452.1

Каталожный номер:A210609000079

Комплект:1

Примечание:

№ на схеме:31

Наименование:Four-section arm model length sensor mechanical transmission assembly 240x110

Каталожный номер:60218279

Комплект:1

Примечание:

№ на схеме:32

Наименование:screw

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:35

Наименование:Right support plate STC250H.10.1.2-17

Каталожный номер:12803593

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cable waterproof connector M12015C

Каталожный номер:60185094

Комплект:1

Примечание:

№ на схеме:37

Наименование:Reel cable 5x0.25-24-P

Каталожный номер:60171279

Комплект:50

Примечание:

№ на схеме:38

Наименование:Terminal OT2.5-6

Каталожный номер:A242000000309

Комплект:1

Примечание:

№ на схеме:39

Наименование:screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:40

Наименование:Nut M10GB889.1

Каталожный номер:A210319000001

Комплект:4

Примечание:

№ на схеме:41

Наименование:Left support plate STC250H.10.1.2-18

Каталожный номер:12803960

Комплект:1

Примечание:

№ на схеме:42

Наименование:Sealing ring 526x130x5

Каталожный номер:60254060

Комплект:1

Примечание:

№ на схеме:43

Наименование:Long angle sensor wiring harness STC250-I.5.1.1C

Каталожный номер:13337881

Комплект:1

Примечание:
