Шкив на конце стрелы 10585149

Шкив на конце стрелы 10585149

← Ролик с комплектующими a1103.1.11 12460295 Шкив qy52.1.6 a819700000631 →

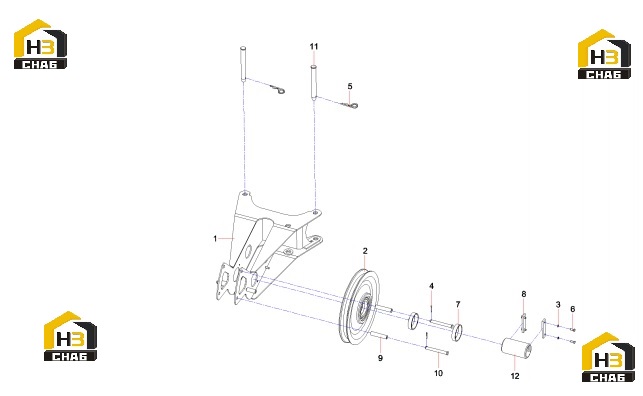

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Arm tip pulley frame
Каталожный номер:11619986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pulley assembly QY52.1.6
Каталожный номер:A819700000631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:pin
Каталожный номер:A210501000021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Elastic pin
Каталожный номер:A829900002661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spacer
Каталожный номер:10131942
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Card board
Каталожный номер:10137549
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spacer QY50.1B.14-3
Каталожный номер:11104876
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Class A0 pin shaft
Каталожный номер:13339570
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin shaft
Каталожный номер:13351852
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:F6 pin shaft XZ80X110.F66
Каталожный номер:13404932
Комплект:1
Примечание:
