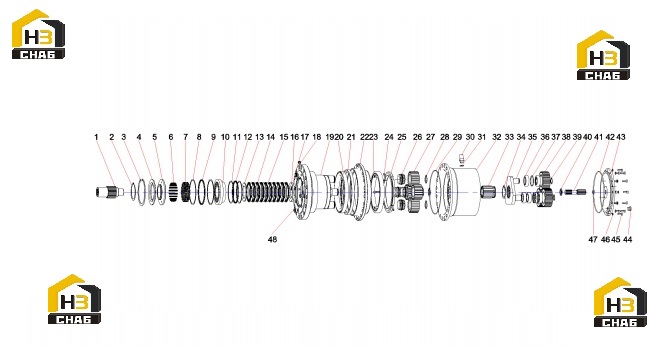

Редуктор поворотный 11593574

← Комплектующие редуктора 11602695 Комплектующие поворотной платформы 12445383 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spline set

Каталожный номер:11352818

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring 90GB894.1

Каталожный номер:A210414000035

Комплект:1

Примечание:

№ на схеме:3

Наименование:Retaining ring 150x4DIN472

Каталожный номер:60185272

Комплект:1

Примечание:

№ на схеме:4

Наименование:Circlip baffle

Каталожный номер:12476290

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring baffle

Каталожный номер:11352817

Комплект:1

Примечание:

№ на схеме:6

Наименование:Small spring GT80T185-4

Каталожный номер:A820209010114

Комплект:18

Примечание:

№ на схеме:7

Наименование:Large spring GT80T185-3

Каталожный номер:A820209010113

Комплект:18

Примечание:

№ на схеме:8

Наименование:BV-shaped flat retaining ring 147x4.9x1.7

Каталожный номер:60061369

Комплект:2

Примечание:

№ на схеме:9

Наименование:Star sealing ring 135.89x5.33

Каталожный номер:B230101001818

Комплект:1

Примечание:

№ на схеме:10

Наименование:piston

Каталожный номер:11352814

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flat retaining ring 120x4.7x1.7 BU4701200

Каталожный номер:60206087

Комплект:2

Примечание:

№ на схеме:12

Наименование:Star sealing ring 120.02x5.33

Каталожный номер:60206086

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adjustment pad

Каталожный номер:11352813

Комплект:1

Примечание:

№ на схеме:14

Наименование:External friction plate GW13D38-8

Каталожный номер:11352811

Комплект:10

Примечание:

№ на схеме:15

Наименование:Internal friction plate GW13D38-9

Каталожный номер:11352812

Комплект:9

Примечание:

№ на схеме:16

Наименование:Friction plate pad

Каталожный номер:11352810

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plastic screw plug M12x1.5GS8T89-18

Каталожный номер:12702519

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ventilation cap NPT1/8

Каталожный номер:60210955

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fixed seat

Каталожный номер:11593579

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rolling bearing

Каталожный номер:60005848

Комплект:2

Примечание:

№ на схеме:21

Наименование:TC oil seal 240 x 260x15GB9877

Каталожный номер:60278480

Комплект:1

Примечание:

№ на схеме:22

Наименование:flange

Каталожный номер:11352805

Комплект:1

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:A210204000341

Комплект:6

Примечание:

№ на схеме:24

Наименование:Screw M8x12GB78

Каталожный номер:A210207000007

Комплект:2

Примечание:

№ на схеме:25

Наименование:Lock nut

Каталожный номер:11352807

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing F-208099

Каталожный номер:60058816

Комплект:4

Примечание:

№ на схеме:27

Наименование:Planetary Wheel II

Каталожный номер:11593597

Комплект:4

Примечание:

№ на схеме:28

Наименование:Retaining ring

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-shaped ring 250x3.0 (663452.1)

Каталожный номер:60233673

Комплект:1

Примечание:

№ на схеме:30

Наименование:Refueling screw plug GW13D38-29

Каталожный номер:13328338

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:A210609000268

Комплект:1

Примечание:

№ на схеме:32

Наименование:Inner ring gear

Каталожный номер:11593588

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sun Wheel II

Каталожный номер:11593602

Комплект:1

Примечание:

№ на схеме:34

Наименование:Retaining ring 65GB894.1

Каталожный номер:A210414000065

Комплект:1

Примечание:

№ на схеме:35

Наименование:Planetary frame 1

Каталожный номер:11593581

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rolling bearing NUP 206EGB283

Каталожный номер:60058815

Комплект:6

Примечание:

№ на схеме:37

Наименование:Retaining ring 62GB893.1

Каталожный номер:A210416000037

Комплект:3

Примечание:

№ на схеме:38

Наименование:Planetary wheel 1

Каталожный номер:11593600

Комплект:3

Примечание:

№ на схеме:39

Наименование:Retaining ring 30GB894.1

Каталожный номер:A210414000006

Комплект:3

Примечание:

№ на схеме:40

Наименование:Grinding pad II

Каталожный номер:11356454

Комплект:1

Примечание:

№ на схеме:41

Наименование:Sun Wheel 1

Каталожный номер:11593592

Комплект:1

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:60052139

Комплект:1

Примечание:

№ на схеме:43

Наименование:Up the mountain

Каталожный номер:11352809

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw plug

Каталожный номер:B210399000005

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:12

Примечание:

№ на схеме:46

Наименование:Washer 8GB7244

Каталожный номер:A210422000008

Комплект:12

Примечание:

№ на схеме:47

Наименование:Grinding pad I

Каталожный номер:A820202006784

Комплект:1

Примечание:

№ на схеме:48

Наименование:Screw plug

Каталожный номер:B210399000002

Комплект:3

Примечание:
