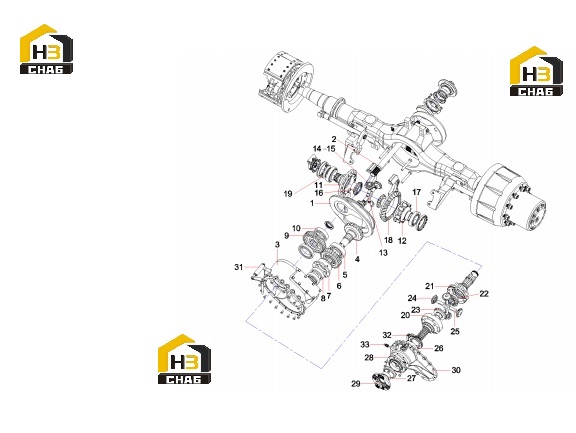

Редуктор 990.14.00.0123-0 60256865

← Узел моста 2500005-strdc-0 5.933 60175195 Ступица заднего колеса с комплектующими 990.12.34.0125 60256861 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main reducer shell (middle axle)

Каталожный номер:60041502

Комплект:1

Примечание:

№ на схеме:2

Наименование:Differential bearing cover

Каталожный номер:60041533

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bridge box

Каталожный номер:60041551

Комплект:1

Примечание:

№ на схеме:4

Наименование:Active bevel gear 990.14.32.0125-0

Каталожный номер:60256839

Комплект:1

Примечание:

№ на схеме:5

Наименование:Roller bearing

Каталожный номер:60041506

Комплект:1

Примечание:

№ на схеме:6

Наименование:Driven cylindrical gear 990.14.32.0208

Каталожный номер:60256761

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spacer

Каталожный номер:60041548

Комплект:1

Примечание:

№ на схеме:8

Наименование:Active bevel gear inner bearing 27311E

Каталожный номер:60240182

Комплект:2

Примечание:

№ на схеме:9

Наименование:Active cylindrical gear 990.14.32.0209

Каталожный номер:60256836

Комплект:1

Примечание:

№ на схеме:10

Наименование:Centripetal ball bearing 6312N/50312

Каталожный номер:60256882

Комплект:1

Примечание:

№ на схеме:11

Наименование:Differential shell (left) 199014320127

Каталожный номер:60147349

Комплект:1

Примечание:

№ на схеме:12

Наименование:Differential shell (right)

Каталожный номер:60041527

Комплект:1

Примечание:

№ на схеме:13

Наименование:Differential cross shaft 586.32.41

Каталожный номер:60256824

Комплект:1

Примечание:

№ на схеме:14

Наименование:Planetary gear

Каталожный номер:60041512

Комплект:4

Примечание:

№ на схеме:15

Наименование:Planetary gear gasket

Каталожный номер:60041580

Комплект:4

Примечание:

№ на схеме:16

Наименование:Half shaft gear

Каталожный номер:60041509

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rolling bearing 32216GB297

Каталожный номер:A210622000012

Комплект:2

Примечание:

№ на схеме:18

Наименование:Driven bevel gear 199014320126

Каталожный номер:60147337

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fixed meshing sleeve

Каталожный номер:60041486

Комплект:1

Примечание:

№ на схеме:20

Наименование:Inter-axle differential front shell 990.14.32.0139-2

Каталожный номер:60256819

Комплект:1

Примечание:

№ на схеме:21

Наименование:Differential shell (rear) 199014320130

Каталожный номер:60147347

Комплект:1

Примечание:

№ на схеме:22

Наименование:Half shaft gear (rear)

Каталожный номер:60041507

Комплект:1

Примечание:

№ на схеме:23

Наименование:Half shaft gear 991.14.32.0032

Каталожный номер:60256757

Комплект:1

Примечание:

№ на схеме:24

Наименование:Planetary gear

Каталожный номер:60041512

Комплект:4

Примечание:

№ на схеме:25

Наименование:Differential cross shaft

Каталожный номер:60041531

Комплект:1

Примечание:

№ на схеме:26

Наименование:Deep groove ball bearing 6109-Z/60119

Каталожный номер:60256880

Комплект:1

Примечание:

№ на схеме:27

Наименование:Centripetal ball bearing 6312N/50312

Каталожный номер:60256882

Комплект:1

Примечание:

№ на схеме:28

Наименование:End cap 199014320175

Каталожный номер:60147363

Комплект:1

Примечание:

№ на схеме:29

Наименование:Flange nut

Каталожный номер:60041576

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bridge box cover

Каталожный номер:60041552

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spring energy storage cylinder

Каталожный номер:60041543

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pull the fork

Каталожный номер:60041477

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pressure switch 791.00.71.0003

Каталожный номер:60256759

Комплект:1

Примечание:
