Насос плунжерный sp1vo145tps-r01-mdd1f11tcd 13404181

← Насос шестеренный cbwg40d12r 60250775 Фильтр b222100000317 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

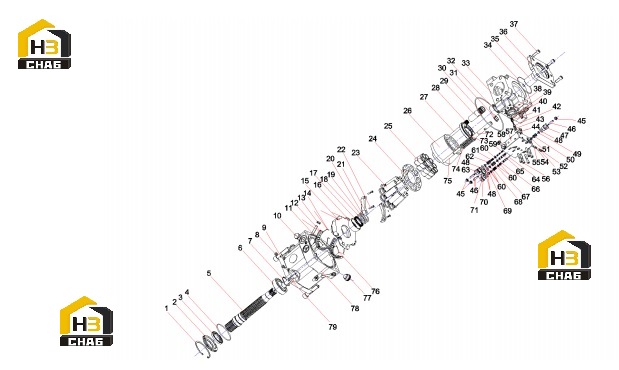

№ на схеме:1

Наименование:Retaining ring 105GB893.1

Каталожный номер:A210416000036

Комплект:1

Примечание:

№ на схеме:2

Наименование:Mi Gui inch cover

Каталожный номер:11530733

Комплект:1

Примечание:

№ на схеме:3

Наименование:TCZ oil seal 55x78x9 fluorine rubber

Каталожный номер:60068933

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000089

Комплект:1

Примечание:

№ на схеме:5

Наименование:spindle

Каталожный номер:12850154

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing F-201346.NUP

Каталожный номер:60072811

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retaining ring 50GB894.1

Каталожный номер:24000579

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:4

Примечание:

№ на схеме:9

Наименование:Positioning bolt

Каталожный номер:11545875

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw plug

Каталожный номер:B210399000007

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw M10x70 (GB77) (35~40) HRC

Каталожный номер:60068704

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bearing F-228614.1Gr.2

Каталожный номер:60072813

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealed lock nut M10 BOLLHOFF

Каталожный номер:60069545

Комплект:2

Примечание:

№ на схеме:14

Наименование:Right angle bolt

Каталожный номер:11528459

Комплект:4

Примечание:

№ на схеме:15

Наименование:Swash plate

Каталожный номер:11528458

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ball hinge

Каталожный номер:11528309

Комплект:1

Примечание:

№ на схеме:17

Наименование:Center spring

Каталожный номер:11528311

Комплект:20

Примечание:

№ на схеме:18

Наименование:Adjusting gasket

Каталожный номер:11528312

Комплект:1

Примечание:

№ на схеме:19

Наименование:Adjusting gasket

Каталожный номер:12103284

Комплект:1

Примечание:

№ на схеме:20

Наименование:Adjusting gasket

Каталожный номер:12103247

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pressure plate

Каталожный номер:11538643

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw M6x25GB70.1 12.9 grade

Каталожный номер:60202268

Комплект:4

Примечание:

№ на схеме:23

Наименование:Plunger assembly

Каталожный номер:11528321

Комплект:9

Примечание:

№ на схеме:24

Наименование:Return disk

Каталожный номер:11528310

Комплект:1

Примечание:

№ на схеме:25

Наименование:Copper sleeve P1VO145.4.1.1-2A

Каталожный номер:13321277

Комплект:9

Примечание:

№ на схеме:26

Наименование:Cylinder block

Каталожный номер:11528316

Комплект:1

Примечание:

№ на схеме:27

Наименование:Control top rod

Каталожный номер:11538655

Комплект:1

Примечание:

№ на схеме:28

Наименование:Control spring

Каталожный номер:11538656

Комплект:1

Примечание:

№ на схеме:29

Наименование:Control piston

Каталожный номер:11545873

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:23006074

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bushing

Каталожный номер:11543848

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bearing F-202578.RNU

Каталожный номер:60072812

Комплект:1

Примечание:

№ на схеме:33

Наименование:Up the mountain

Каталожный номер:12844164

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-shaped ring 101.27x2.62AS568-155

Каталожный номер:24004513

Комплект:1

Примечание:

№ на схеме:35

Наименование:Through shaft coupling

Каталожный номер:11538654

Комплект:1

Примечание:

№ на схеме:36

Наименование:Transition flange

Каталожный номер:12845279

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M12x30GB70.1 10.9 grade

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:38

Наименование:O-ring

Каталожный номер:B230101000675

Комплект:4

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:A210609000064

Комплект:1

Примечание:

№ на схеме:40

Наименование:Feedback valve sleeve

Каталожный номер:11538381

Комплект:1

Примечание:

№ на схеме:41

Наименование:Feedback spring

Каталожный номер:11541279

Комплект:1

Примечание:

№ на схеме:42

Наименование:Feedback valve core

Каталожный номер:11538380

Комплект:1

Примечание:

№ на схеме:43

Наименование:Top wheel

Каталожный номер:11538378

Комплект:1

Примечание:

№ на схеме:44

Наименование:Turn bar

Каталожный номер:11541275

Комплект:1

Примечание:

№ на схеме:45

Наименование:Sealed lock nut

Каталожный номер:60069548

Комплект:3

Примечание:

№ на схеме:46

Наименование:Adjustment screw

Каталожный номер:11541342

Комплект:3

Примечание:

№ на схеме:47

Наименование:Constant pressure lock nut

Каталожный номер:11541365

Комплект:1

Примечание:

№ на схеме:48

Наименование:O-shaped ring 18.72x2.62AS568-116

Каталожный номер:B230101000482

Комплект:4

Примечание:

№ на схеме:49

Наименование:Load-sensitive adjustment spring seat

Каталожный номер:11541266

Комплект:1

Примечание:

№ на схеме:50

Наименование:Constant power adjustable spring

Каталожный номер:11545788

Комплект:1

Примечание:

№ на схеме:51

Наименование:Constant power adjustable spring top seat

Каталожный номер:11545787

Комплект:1

Примечание:

№ на схеме:52

Наименование:Retaining ring 10GB893.1

Каталожный номер:60075644

Комплект:1

Примечание:

№ на схеме:53

Наименование:Turning rod positioning pin

Каталожный номер:11541277

Комплект:1

Примечание:

№ на схеме:54

Наименование:O-shaped ring 6.07x1.78AS568-010

Каталожный номер:24005011

Комплект:1

Примечание:

№ на схеме:55

Наименование:Pin set

Каталожный номер:11541367

Комплект:1

Примечание:

№ на схеме:56

Наименование:Screw M8x50GB70.1 12.9 grade

Каталожный номер:24002398

Комплект:5

Примечание:

№ на схеме:57

Наименование:Control valve body

Каталожный номер:11538359

Комплект:1

Примечание:

№ на схеме:58

Наименование:Screw plug

Каталожный номер:60069472

Комплект:1

Примечание:

№ на схеме:59

Наименование:Load sensitive valve core

Каталожный номер:11534944

Комплект:1

Примечание:

№ на схеме:60

Наименование:Load-sensitive adjustment spring seat

Каталожный номер:11541266

Комплект:6

Примечание:

№ на схеме:61

Наименование:Load-sensitive small spring

Каталожный номер:11545766

Комплект:1

Примечание:

№ на схеме:62

Наименование:Load sensitive large spring

Каталожный номер:11545783

Комплект:1

Примечание:

№ на схеме:63

Наименование:Load-sensitive adjustment lock nut

Каталожный номер:11541280

Комплект:1

Примечание:

№ на схеме:64

Наименование:Constant power return small top rod

Каталожный номер:11545790

Комплект:1

Примечание:

№ на схеме:65

Наименование:Constant pressure valve core

Каталожный номер:11538361

Комплект:1

Примечание:

№ на схеме:66

Наименование:Constant power valve core

Каталожный номер:11538360

Комплект:1

Примечание:

№ на схеме:67

Наименование:Constant power adjustable spring

Каталожный номер:11545788

Комплект:1

Примечание:

№ на схеме:68

Наименование:Constant power return spring

Каталожный номер:11541269

Комплект:1

Примечание:

№ на схеме:69

Наименование:Constant power return spring base

Каталожный номер:11545770

Комплект:1

Примечание:

№ на схеме:70

Наименование:Constant power return lock nut

Каталожный номер:11545767

Комплект:1

Примечание:

№ на схеме:71

Наименование:Constant pressure lock nut

Каталожный номер:11541365

Комплект:1

Примечание:

№ на схеме:72

Наименование:Return piston

Каталожный номер:11538657

Комплект:1

Примечание:

№ на схеме:73

Наименование:Distribution plate

Каталожный номер:11528314

Комплект:1

Примечание:

№ на схеме:74

Наименование:Return spring

Каталожный номер:11538659

Комплект:1

Примечание:

№ на схеме:75

Наименование:Return top rod

Каталожный номер:11538658

Комплект:1

Примечание:

№ на схеме:76

Наименование:Nameplate

Каталожный номер:12329400

Комплект:1

Примечание:

№ на схеме:77

Наименование:Plastic screw plug M26x1.5-Q/J01.8.005

Каталожный номер:12317601

Комплект:1

Примечание:

№ на схеме:78

Наименование:shell

Каталожный номер:12844161

Комплект:1

Примечание:

№ на схеме:79

Наименование:Screw M18x80 (GB70.1) Grade 12.9

Каталожный номер:60202269

Комплект:4

Примечание:
