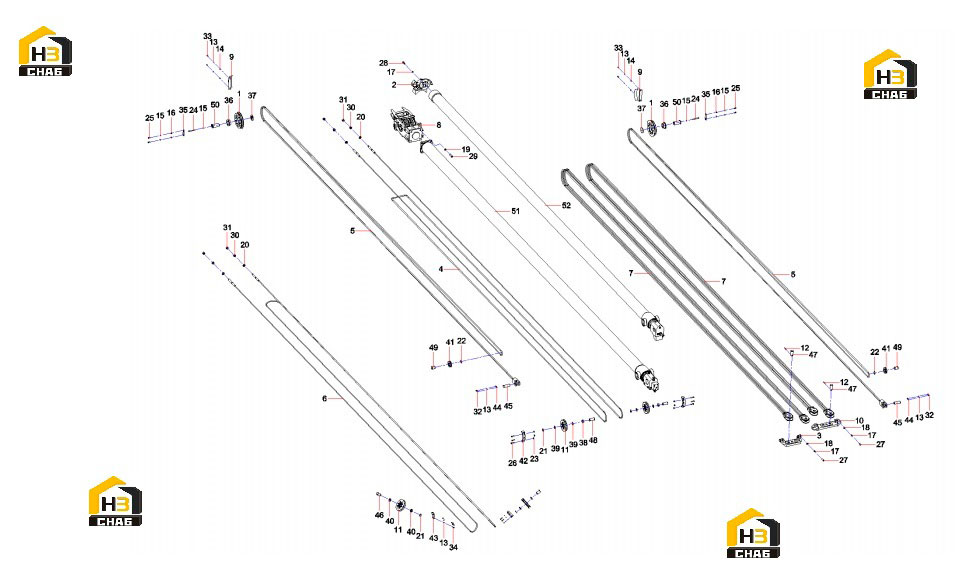

Механизм телескопический stc500s-d2.1.6 12662159

← Шкив 11205605 Шкив qy50.1a.6.10 10048659 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pulley assembly QY50.1A.6.10

Каталожный номер:10048659

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cylinder bracket QY50C.1B.6 6

Каталожный номер:10583572

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket STC500.1A.6.1

Каталожный номер:11626890

Комплект:1

Примечание:

№ на схеме:4

Наименование:Five-section arm retractable arm rope STC500S-D2.1.6.1

Каталожный номер:12662161

Комплект:1

Примечание:

№ на схеме:5

Наименование:Five-section arm extension rope STC500S-D2.1.6.2

Каталожный номер:12662163

Комплект:2

Примечание:

№ на схеме:6

Наименование:Four-section arm retractable arm rope STC500S-D2.1.6.3

Каталожный номер:12662165

Комплект:1

Примечание:

№ на схеме:7

Наименование:Four-section arm extension rope STC500S-D2.1.6.4

Каталожный номер:12662167

Комплект:2

Примечание:

№ на схеме:8

Наименование:Guide wheel bracket assembly STC500S-D2.1.6.5

Каталожный номер:12662169

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shield STC500S-D2.1.6.6

Каталожный номер:12662171

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bracket STC500S-D2.1.6.8

Каталожный номер:12667855

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pulley assembly STC750S.1A.6.10

Каталожный номер:12759392

Комплект:4

Примечание:

№ на схеме:12

Наименование:pin

Каталожный номер:A210491000023

Комплект:4

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210405000009

Комплект:4

Примечание:

№ на схеме:21

Наименование:Retaining ring

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:22

Наименование:Retaining ring

Каталожный номер:A210414000030

Комплект:2

Примечание:

№ на схеме:23

Наименование:Nut M12GB889.1 Grade 10

Каталожный номер:A210319000017

Комплект:6

Примечание:

№ на схеме:24

Наименование:Screw M12x110GB70.1 10.9 grade

Каталожный номер:A210204000455

Комплект:2

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000042

Комплект:6

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210111000106

Комплект:8

Примечание:

№ на схеме:28

Наименование:Screw M16x45GB70.1 10.9 grade

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:29

Наименование:Screw M20x60GB70.1

Каталожный номер:A210204000060

Комплект:4

Примечание:

№ на схеме:30

Наименование:nut

Каталожный номер:A210307000030

Комплект:4

Примечание:

№ на схеме:31

Наименование:nut

Каталожный номер:A210307000007

Комплект:4

Примечание:

№ на схеме:32

Наименование:bolt

Каталожный номер:A210111000088

Комплект:4

Примечание:

№ на схеме:33

Наименование:bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:34

Наименование:Screw M8x35GB70.1

Каталожный номер:A210204000184

Комплект:6

Примечание:

№ на схеме:35

Наименование:Fixed shaft plate QY50.1A.6-1

Каталожный номер:10048409

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bushing QY50.1A.6-10

Каталожный номер:10048421

Комплект:2

Примечание:

№ на схеме:37

Наименование:Thrust block QY50.1A.6-2

Каталожный номер:10048412

Комплект:2

Примечание:

№ на схеме:38

Наименование:Spacer ring QY50.1A.6-4

Каталожный номер:10048415

Комплект:2

Примечание:

№ на схеме:39

Наименование:Adjusting washer

Каталожный номер:10048417

Комплект:4

Примечание:

№ на схеме:40

Наименование:Spacer ring QY50.1A.6-7

Каталожный номер:10048418

Комплект:5

Примечание:

№ на схеме:41

Наименование:Pulley QY50.1A.6A-2

Каталожный номер:10209256

Комплект:2

Примечание:

№ на схеме:42

Наименование:Pulley coverSTSTC500S-D2.1.6-10

Каталожный номер:12760467

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pulley cover STC500S-D2.1.6-2

Каталожный номер:12662158

Комплект:2

Примечание:

№ на схеме:44

Наименование:Baffle

Каталожный номер:11286702

Комплект:2

Примечание:

№ на схеме:45

Наименование:F0 pin shaft XZ40X110.F03

Каталожный номер:13335464

Комплект:2

Примечание:

№ на схеме:46

Наименование:Class B2 pin shaft XZ40x60.B23

Каталожный номер:13340319

Комплект:2

Примечание:

№ на схеме:47

Наименование:Class A0 pin shaft XZ40X80.A02

Каталожный номер:13339658

Комплект:4

Примечание:

№ на схеме:48

Наименование:Class B2 pin shaft XZ40x86.B23

Каталожный номер:13340321

Комплект:2

Примечание:

№ на схеме:49

Наименование:Class B2 pin shaft XZ45x50.B23

Каталожный номер:13340323

Комплект:2

Примечание:

№ на схеме:50

Наименование:H5 pin shaft XZ60X110.H53

Каталожный номер:13405505

Комплект:2

Примечание:

№ на схеме:51

Наименование:Telescopic cylinder I ZXSTC500S-D2.1.7.1

Каталожный номер:12679174

Комплект:1

Примечание:

№ на схеме:52

Наименование:Telescopic arm cylinder II ZXSTC500S-D2.1.7.2 A

Каталожный номер:13338786

Комплект:1

Примечание:
