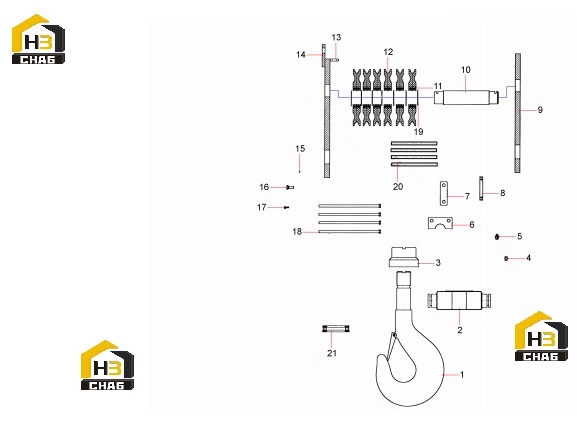

Крюк с креплением 60172720

← Держатель и зажим a219900000037 Накладки стрелы 12673906 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hook No. 25 HCX6-50T-01

Каталожный номер:60209973

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hook beam HCX6-50T-02

Каталожный номер:60209974

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hook nut HCX6-50T-03

Каталожный номер:60209975

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M16GB41 duck rust

Каталожный номер:24000856

Комплект:4

Примечание:

№ на схеме:5

Наименование:Oil cup M10x1JB7940.1

Каталожный номер:A21080400000

Комплект:3

Примечание:

№ на схеме:6

Наименование:Beam baffle HCX6-50T-04

Каталожный номер:60209976

Комплект:4

Примечание:

№ на схеме:7

Наименование:Shaft baffle HCX6-50T-05

Каталожный номер:60209981

Комплект:2

Примечание:

№ на схеме:8

Наименование:Card board HCX6-50T-06

Каталожный номер:60209978

Комплект:1

Примечание:

№ на схеме:9

Наименование:Yoke plate HCX6-50T-07

Каталожный номер:60209977

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pulley shaft HCX6-50T-08

Каталожный номер:60209980

Комплект:1

Примечание:

№ на схеме:11

Наименование:Deep groove ball bearing 6020-ZGB/T276

Каталожный номер:60209971

Комплект:12

Примечание:

№ на схеме:12

Наименование:Pulley assembly HCX6-50T-09

Каталожный номер:60209984

Комплект:6

Примечание:

№ на схеме:13

Наименование:Rope gear HCX6-50T-10

Каталожный номер:60209983

Комплект:1

Примечание:

№ на схеме:14

Наименование:Lug plate HCX6-50T-11

Каталожный номер:60209982

Комплект:1

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt 8.8 grade

Каталожный номер:24000072

Комплект:12

Примечание:

№ на схеме:17

Наименование:Bolt GB5781

Каталожный номер:A210109000020

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M16x423GB/T5780

Каталожный номер:60209986

Комплект:4

Примечание:

№ на схеме:19

Наименование:Retaining ring HCX6-50T-12

Каталожный номер:60209985

Комплект:7

Примечание:

№ на схеме:20

Наименование:Set HCX6-50T-13

Каталожный номер:60209979

Комплект:4

Примечание:

№ на схеме:21

Наименование:Rolling bearing 51226GB301

Каталожный номер:29002166

Комплект:1

Примечание:
