Крюк подъемный 12386433

Крюк подъемный 12386433

← Кузов автокрана stc500s-d16 13801718 Комплектующие крюка 10137968 →

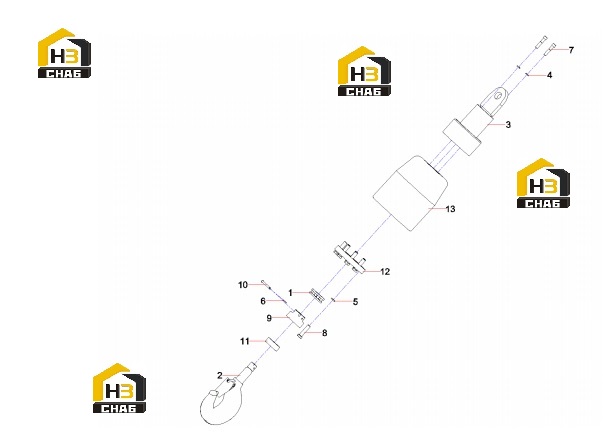

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rolling bearing
Каталожный номер:A210651000026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Auxiliary hook assembly
Каталожный номер:10137968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Counterweight
Каталожный номер:12385238
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:A210401000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210401000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin 2x25GB91
Каталожный номер:A210501000043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:screw
Каталожный номер:A210204000026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M16x65GB5783 Grade 10.9
Каталожный номер:A210111000056
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:nut
Каталожный номер:10137989
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin shaft
Каталожный номер:11541517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bushing
Каталожный номер:11531155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bottom plate
Каталожный номер:11531257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:shell
Каталожный номер:12394213
Комплект:1
Примечание:
