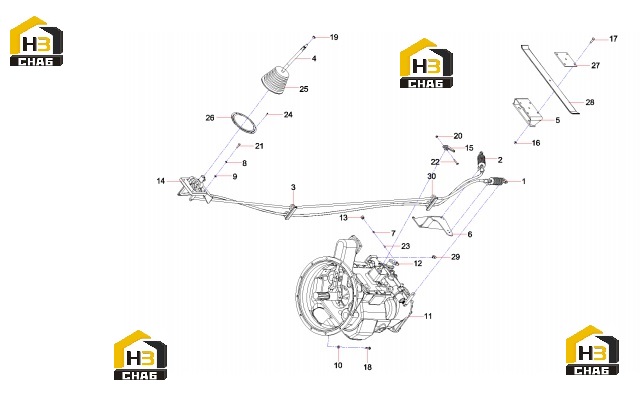

Коробка передач с комплектующими 12232959

← Сцепление и механизм управления 12262165 Рычаг управления переключением передач 10047858 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shift flexible shaft H3400

Каталожный номер:60230125

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear selection flexible shaft X3600

Каталожный номер:60230117

Комплект:1

Примечание:

№ на схеме:3

Наименование:Single pipe clamp

Каталожный номер:B210851000002

Комплект:4

Примечание:

№ на схеме:4

Наименование:Variable speed joystick

Каталожный номер:10047858

Комплект:1

Примечание:

№ на схеме:5

Наименование:Mounting frame assembly

Каталожный номер:12191118

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flexible shaft bracket

Каталожный номер:10205004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Card holder 8GB3764

Каталожный номер:A210710000003

Комплект:2

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:11

Наименование:Transmission 9JS150TA-BRPT

Каталожный номер:60144832

Комплект:1

Примечание:

№ на схеме:12

Наименование:Right angle joint

Каталожный номер:A229900003249

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut L8GB3759

Каталожный номер:A210306000008

Комплект:2

Примечание:

№ на схеме:14

Наименование:controller

Каталожный номер:A229900003059

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gear selection rocker arm

Каталожный номер:A229900003063

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut M10GB889.1

Каталожный номер:A210319000001

Комплект:5

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000025

Комплект:5

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000026

Комплект:12

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:A210307000001

Комплект:1

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:A210314000008

Комплект:1

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:2

Примечание:

№ на схеме:24

Наименование:Self-tapping screw ST3.5x22GB845

Каталожный номер:A210218000016

Комплект:6

Примечание:

№ на схеме:25

Наименование:Joystick dust cover (large)

Каталожный номер:A229900003374

Комплект:1

Примечание:

№ на схеме:26

Наименование:Dust cover pressure ring (large)

Каталожный номер:A229900003375

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pressure plate

Каталожный номер:10678735

Комплект:1

Примечание:

№ на схеме:28

Наименование:Leaf spring

Каталожный номер:12191162

Комплект:1

Примечание:

№ на схеме:29

Наименование:Right angle elbow BLM08-01NPT

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:30

Наименование:Support rail nut

Каталожный номер:60202487

Комплект:4

Примечание:
