Компоненты гидравлической системы 12794781

← Шарнир поворотный 12438752 Клапан пилотный stc250h.12.4.1 11179961 →

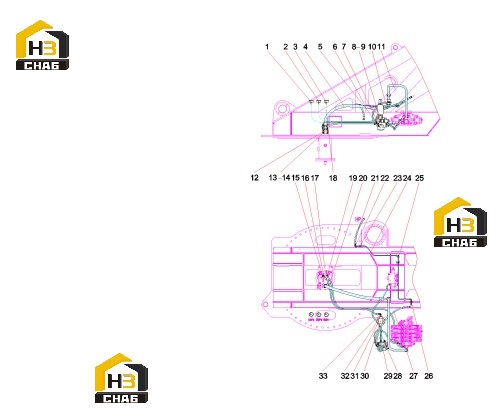

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pressure gauge

Каталожный номер:B250100000110

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pressure gauge 1453.084.002 (25MPa) Tecsis

Каталожный номер:B250100000109

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pressure gauge

Каталожный номер:B250100000108

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103001195

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103000472

Комплект:1

Примечание:

№ на схеме:6

Наименование:Single pipe clamp

Каталожный номер:A229900002040

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pilot valve assembly STC250H.12.4.1

Каталожный номер:11179961

Комплект:1

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000088

Комплект:3

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103000694

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel pipe assembly

Каталожный номер:13084998

Комплект:1

Примечание:

№ на схеме:12

Наименование:P1 flange assembly

Каталожный номер:12441557

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000117

Комплект:1

Примечание:

№ на схеме:14

Наименование:screw

Каталожный номер:A210204000359

Комплект:4

Примечание:

№ на схеме:15

Наименование:Butt-type reducing joint

Каталожный номер:21032221

Комплект:1

Примечание:

№ на схеме:16

Наименование:End straight connector

Каталожный номер:A229900002581

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose 2SN08-DK0L-DK0L90-1450Q/SY1102

Каталожный номер:60025565

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pressure measuring tube

Каталожный номер:60029802

Комплект:3

Примечание:

№ на схеме:19

Наименование:End straight connector

Каталожный номер:B210780001286

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103003290

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose 2SN8-DK0L-650Q/SY1102

Каталожный номер:B230103000452

Комплект:1

Примечание:

№ на схеме:22

Наименование:Straight-through connector

Каталожный номер:24004634

Комплект:2

Примечание:

№ на схеме:23

Наименование:Single pipe clamp

Каталожный номер:A229900002415

Комплект:2

Примечание:

№ на схеме:24

Наименование:Steel pipe assembly

Каталожный номер:12406474

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel pipe assembly

Каталожный номер:12406482

Комплект:1

Примечание:

№ на схеме:26

Наименование:Straight-through partition connector

Каталожный номер:B210780000647

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103000462

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose 1SN08-DKOL-DKOL90-350Q/SY1102

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:29

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:30

Наименование:filter

Каталожный номер:B222100000601

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:32

Наименование:End straight connector

Каталожный номер:B210780001290

Комплект:2

Примечание:

№ на схеме:33

Наименование:Right angle combination joint

Каталожный номер:B210780000636

Комплект:5

Примечание:
