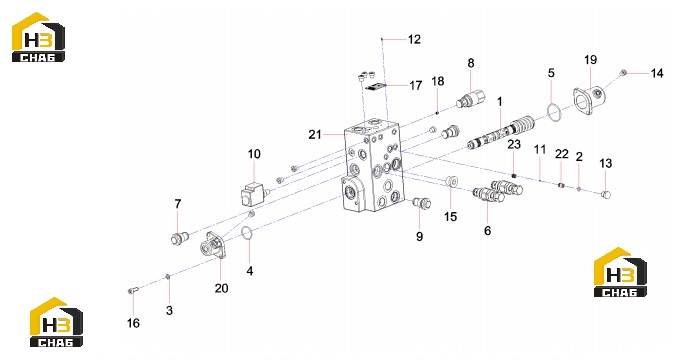

Комплектующие регулирующего клапана r22a003 13013359

← Клапан регулирующий 13140183 Узел штока клапана r22a001.1 12891129 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rotary control valve stem assembly R22A001.1

Каталожный номер:12891129

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-shaped ring 7.1x1.8GB3452.1 N70

Каталожный номер:60267000

Комплект:1

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000046

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-shaped ring 42.5x2.65GB3452.1

Каталожный номер:A210609000057

Комплект:1

Примечание:

№ на схеме:6

Наименование:Overload valve

Каталожный номер:60024941

Комплект:2

Примечание:

№ на схеме:7

Наименование:Check valve DF10-01/0.N.05

Каталожный номер:60209457

Комплект:2

Примечание:

№ на схеме:8

Наименование:Relief valve CYF12-02-00

Каталожный номер:60209459

Комплект:1

Примечание:

№ на схеме:9

Наименование:Check valve S-DXF3.5/80-00

Каталожный номер:60216859

Комплект:1

Примечание:

№ на схеме:10

Наименование:Solenoid reversing valve SV08-24-0- N-24-ER

Каталожный номер:60241300

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel ball GCr155G10+4GB308.1

Каталожный номер:60255752

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rivets

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:A229900002547

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:A229900002606

Комплект:12

Примечание:

№ на схеме:15

Наименование:Screw plug

Каталожный номер:B210780001395

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nameplate M28C106-3

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:18

Наименование:Medium 1.2 damping R22A001-4

Каталожный номер:12855527

Комплект:1

Примечание:

№ на схеме:19

Наименование:Large end cap R22A001-2

Каталожный номер:12631881

Комплект:1

Примечание:

№ на схеме:20

Наименование:Small end cap R22A001-3

Каталожный номер:12631888

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rotary control valve body R22A003-1

Каталожный номер:13010715

Комплект:1

Примечание:

№ на схеме:22

Наименование:Confluence valve shuttle valve plug M28A002.5-2

Каталожный номер:11259970

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shuttle valve seat M28A001.4-4

Каталожный номер:11259973

Комплект:1

Примечание:
