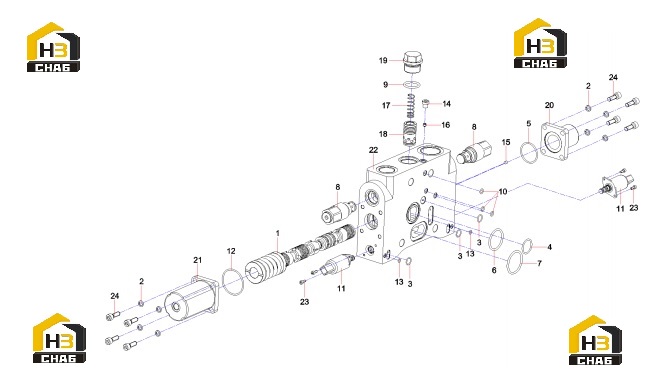

Комплектующие распределительного клапана 13100089

← Узел штока клапана m28c104.2.1 13869833 Узел штока клапана 13869860 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Telescopic valve stem assembly

Каталожный номер:13869860

Комплект:1

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-ring 12.5x1.8GB3452.1

Каталожный номер:A210609000097

Комплект:3

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000042

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-shaped ring 38.7x2.65GB3452.1

Каталожный номер:A31C203870265

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A210609000051

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-shaped ring 42.5x3.55GB3452.1

Каталожный номер:A210609000138

Комплект:1

Примечание:

№ на схеме:8

Наименование:Relief valve CYF12-02-00

Каталожный номер:60209459

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-shaped ring 26.57x3.53AS568-215 N70

Каталожный номер:60246791

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-shaped ring 7.1x1.8GB3452.1 N70

Каталожный номер:60267000

Комплект:3

Примечание:

№ на схеме:11

Наименование:Electromagnetic reversing valve PPCD04-001-a-a-25-24- D-N-0

Каталожный номер:60277823

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-shaped ring 50x2.65GB3452.1

Каталожный номер:A210609000065

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A31C200500100

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:A229900002606

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball-up plug 5x5.5JB9157

Каталожный номер:A229900010656

Комплект:1

Примечание:

№ на схеме:16

Наименование:Medium 0 5 damping M28A001.3-3

Каталожный номер:12616957

Комплект:1

Примечание:

№ на схеме:17

Наименование:Check valve spring M28A001.5-10

Каталожный номер:11987646

Комплект:1

Примечание:

№ на схеме:18

Наименование:Compensation valve core M28C100.1-4

Каталожный номер:13066915

Комплект:1

Примечание:

№ на схеме:19

Наименование:Compensation valve plug M28C100.1-5

Каталожный номер:13066918

Комплект:1

Примечание:

№ на схеме:20

Наименование:Front end cover M28C104.1-6

Каталожный номер:12983263

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rear end cap M28C104.1-8

Каталожный номер:12983219

Комплект:1

Примечание:

№ на схеме:22

Наименование:Telescopic valve body

Каталожный номер:13225275

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M4x10GB70.1

Каталожный номер:A210204000318

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:8

Примечание:
