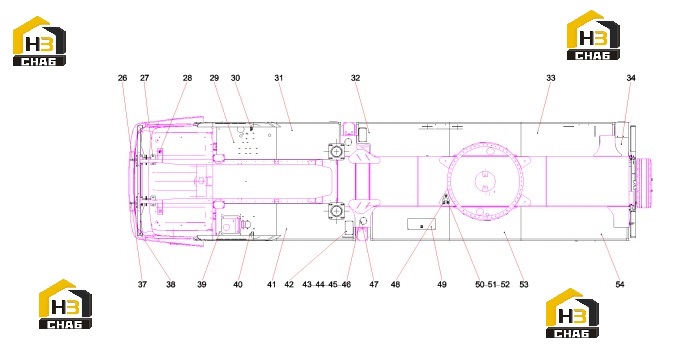

Комплектующие платформы 13125499 (часть 2)

← Комплектующие платформы 13125499 (часть 1) Комплектующие платформы 13125499 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:26

Наименование:Right front drag hook

Каталожный номер:11532426

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oblique connector

Каталожный номер:13490754

Комплект:2

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:12927679

Комплект:4

Примечание:

№ на схеме:29

Наименование:Take the platform on the right

Каталожный номер:13125498

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fixed frame

Каталожный номер:12574038

Комплект:4

Примечание:

№ на схеме:31

Наименование:Second from the right, take the platform

Каталожный номер:12787921

Комплект:1

Примечание:

№ на схеме:32

Наименование:Right three-way platform

Каталожный номер:12788567

Комплект:1

Примечание:

№ на схеме:33

Наименование:Right five-way platform

Каталожный номер:12689215

Комплект:1

Примечание:

№ на схеме:34

Наименование:Right rear cover plate

Каталожный номер:12487563

Комплект:1

Примечание:

№ на схеме:37

Наименование:Left front drag hook

Каталожный номер:11532427

Комплект:1

Примечание:

№ на схеме:38

Наименование:Front protection assembly

Каталожный номер:13484685

Комплект:1

Примечание:

№ на схеме:39

Наименование:Take the platform on the left

Каталожный номер:13125494

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connecting angle steel

Каталожный номер:12762831

Комплект:4

Примечание:

№ на схеме:41

Наименование:Second from the left, take the platform

Каталожный номер:12788206

Комплект:1

Примечание:

№ на схеме:42

Наименование:Cover plate

Каталожный номер:12791470

Комплект:2

Примечание:

№ на схеме:43

Наименование:nut

Каталожный номер:A210307000016

Комплект:33

Примечание:

№ на схеме:44

Наименование:washer

Каталожный номер:A210405000006

Комплект:43

Примечание:

№ на схеме:45

Наименование:washer

Каталожный номер:A210401000016

Комплект:43

Примечание:

№ на схеме:46

Наименование:bolt

Каталожный номер:A210111000080

Комплект:10

Примечание:

№ на схеме:47

Наименование:Cover plate

Каталожный номер:12278303

Комплект:2

Примечание:

№ на схеме:48

Наименование:Turntable lock pin plate

Каталожный номер:13394176

Комплект:1

Примечание:

№ на схеме:49

Наименование:Refueling port cover installation assembly

Каталожный номер:12487568

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt M20x40GB5783

Каталожный номер:A210111000107

Комплект:3

Примечание:

№ на схеме:51

Наименование:washer

Каталожный номер:A210401000006

Комплект:3

Примечание:

№ на схеме:52

Наименование:washer

Каталожный номер:A210405000008

Комплект:3

Примечание:

№ на схеме:53

Наименование:Left four-way platform

Каталожный номер:12787895

Комплект:2

Примечание:

№ на схеме:54

Наименование:Left five-way platform

Каталожный номер:12792346

Комплект:1

Примечание:
