Комплектующие кабины 12685729

← Система управления кабиной 12438740 Кабина sjc62ii25ps3 sjc62ii25 12438554 →

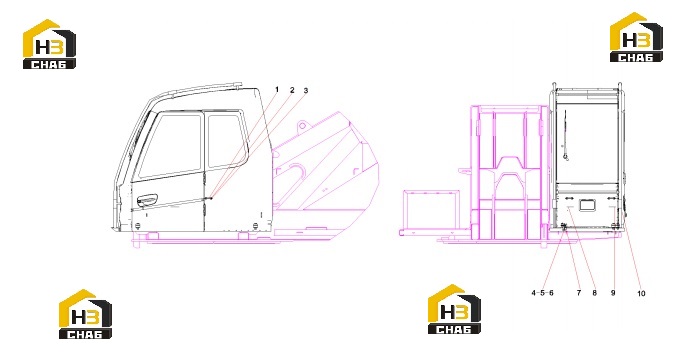

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handle mounting plate welding body STC500S.3.2.1

Каталожный номер:13191013

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M6x20GB818

Каталожный номер:A210210000017

Комплект:8

Примечание:

№ на схеме:3

Наименование:screw

Каталожный номер:A210210000010

Комплект:8

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210404000008

Комплект:8

Примечание:

№ на схеме:5

Наименование:Nut M16GB889.1

Каталожный номер:A210319000012

Комплект:4

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000282

Комплект:4

Примечание:

№ на схеме:7

Наименование:Shock absorber

Каталожный номер:10138041

Комплект:8

Примечание:

№ на схеме:8

Наименование:Right sign

Каталожный номер:11813928

Комплект:1

Примечание:

№ на схеме:9

Наименование:Left sign

Каталожный номер:11815235

Комплект:1

Примечание:

№ на схеме:10

Наименование:SJC62 II 25PS3 crane control room assembly SJC62 II 25

Каталожный номер:12438554

Комплект:1

Примечание:
