Клапан подъемного цилиндра 11211177

← Трубопровод гидроцилиндра подъема стрелы 12437903 Возврат и слив масла 12790669 (часть 1) →

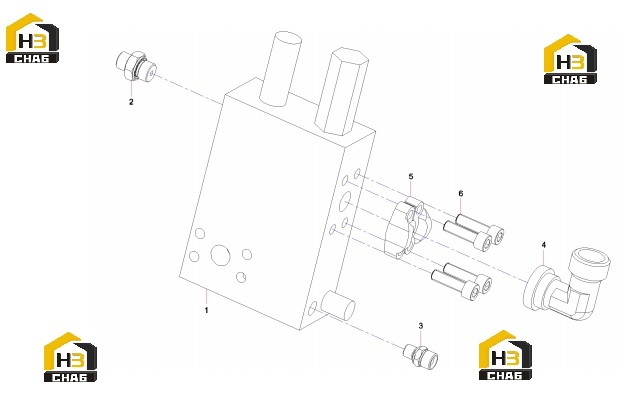

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Luffing balance valve

Каталожный номер:60033557

Комплект:1

Примечание:

№ на схеме:2

Наименование:End straight connector

Каталожный номер:A229900002541

Комплект:1

Примечание:

№ на схеме:3

Наименование:End straight connector

Каталожный номер:A229900002570

Комплект:1

Примечание:

№ на схеме:4

Наименование:Right angle flange joint

Каталожный номер:A229900002752

Комплект:1

Примечание:

№ на схеме:5

Наименование:Folio flange

Каталожный номер:A229900002856

Комплект:2

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000026

Комплект:4

Примечание:
