Блок предохранителей 13524510

← Жгут провод автокрана 13576634 Компоненты электрической системы 14002415 →

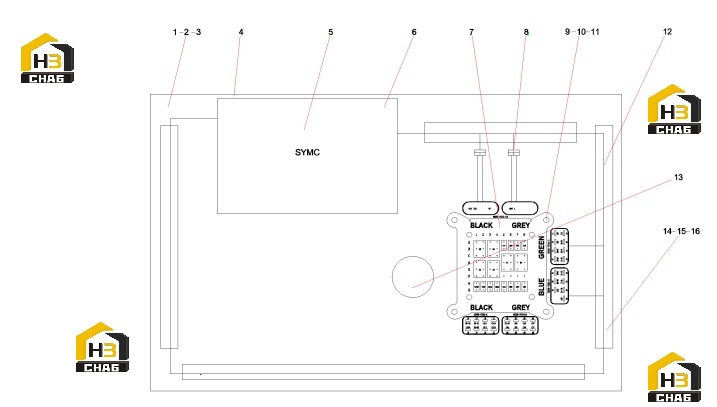

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:3

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:4

Наименование:Power distribution board

Каталожный номер:13208759

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sany motion controller assembly SYMC-92D

Каталожный номер:A810201206088

Комплект:1

Примечание:

№ на схеме:6

Наименование:screw

Каталожный номер:A210210000020

Комплект:8

Примечание:

№ на схеме:7

Наименование:Central power distribution box PDH-ZQ-1206

Каталожный номер:60276017

Комплект:1

Примечание:

№ на схеме:8

Наименование:3-core rectangular socket

Каталожный номер:B249900001268

Комплект:2

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:A210210000008

Комплект:4

Примечание:

№ на схеме:10

Наименование:nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:12

Наименование:Electric control cabinet wiring harness

Каталожный номер:14002382

Комплект:1

Примечание:

№ на схеме:13

Наименование:Electronic buzzer

Каталожный номер:21015265

Комплект:1

Примечание:

№ на схеме:14

Наименование:screw

Каталожный номер:A210210000003

Комплект:10

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210307000015

Комплект:18

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210405000005

Комплект:18

Примечание:
