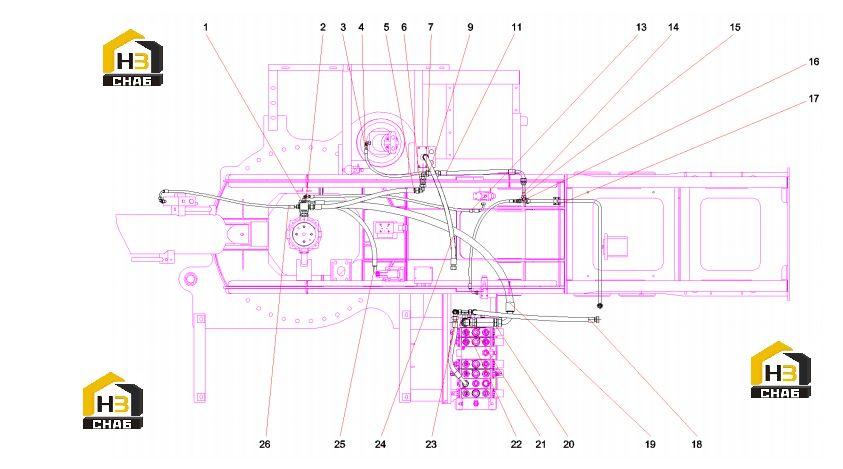

Возврат масла (часть 1) stc250s5.4.6 12700653

← Клапан дроссельный 10138470 Возврат масла (часть 2) stc250s5.4.6 12700653 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block GP, oil return

Каталожный номер:11687405

Комплект:1

Примечание:

№ на схеме:2

Наименование:Block GP,oil drain

Каталожный номер:11576345

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103000855

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:A229900002559

Комплект:3

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:21030908

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000685

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:A229900002561

Комплект:4

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:A229900002939

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe, rubber

Каталожный номер:A832713060000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103000610

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe GP, steel

Каталожный номер:11572781

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fitting, pipe

Каталожный номер:21005746

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:A229900002928

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, single pipe

Каталожный номер:A229900002419

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103004829

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103003620

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve GP, check

Каталожный номер:11195831

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:A229900002941

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:21002960

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:A229900004359

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103005472

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103000305

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103004173

Комплект:1

Примечание:
