Вилка кпп a220803000001

Вилка кпп a220803000001

← Крышка задняя кпп a220803000001 Сервоклапан a220803000001 →

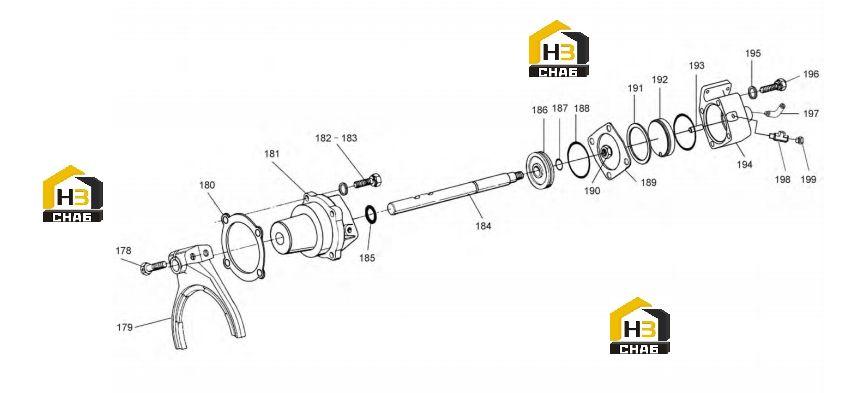

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:178
Наименование:Bolt, head with hole, hexagon, small
Каталожный номер:60122671
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:179
Наименование:Shift fork, auxiliary box
Каталожный номер:60075254
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:180
Наименование:Cushion, seal
Каталожный номер:60075164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:181
Наименование:Air cylinder
Каталожный номер:60075231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:182
Наименование:Bolt, hexagon, small
Каталожный номер:60122663
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:183
Наименование:Washer
Каталожный номер:10132662
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:184
Наименование:Shaft, shift fork
Каталожный номер:60075138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:185
Наименование:Seal ring, O-type
Каталожный номер:60075205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:186
Наименование:Piston, air cylinder
Каталожный номер:60075139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:187
Наименование:Seal ring, O-type
Каталожный номер:60075204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:188
Наименование:Seal ring, O-type
Каталожный номер:60075203
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:189
Наименование:Seal pad, cover, cylinder
Каталожный номер:60075240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:190
Наименование:Nut, nylon
Каталожный номер:60122660
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:191
Наименование:Ring, locating
Каталожный номер:60075127
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:192
Наименование:Piston, middle location
Каталожный номер:60075190
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:193
Наименование:Pin, guide
Каталожный номер:60075116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:194
Наименование:Cylinder, middle location
Каталожный номер:60075191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:195
Наименование:Washer, spring
Каталожный номер:60105586
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:196
Наименование:Bolt, hexagon
Каталожный номер:60122636
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:197
Наименование:Connector, elbow
Каталожный номер:60075247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:198
Наименование:Connector, tee pipe
Каталожный номер:60075171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:199
Наименование:Plug, screw, conical, square head
Каталожный номер:60125263
Комплект:1
Примечание:
