Узел опорный направляющего колеса 11052076

Узел опорный направляющего колеса 11052076

← Колесо направляющее 10138120 Шильдики (часть 1) 11702832 →

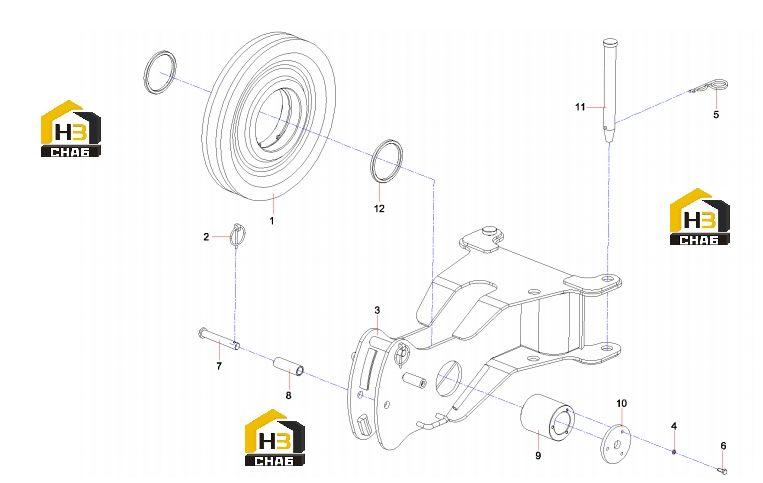

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wheel GP, guide
Каталожный номер:10138120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin shaft, spring
Каталожный номер:10009912
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pulley support, boom-tip
Каталожный номер:11052084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000016
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin, elastic
Каталожный номер:A829900002661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shaft
Каталожный номер:10137999
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spacer bushing
Каталожный номер:10138000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft
Каталожный номер:11578703
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Retainer
Каталожный номер:10138004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shaft, pin
Каталожный номер:11052074
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spacer bushing
Каталожный номер:11052110
Комплект:2
Примечание:
