Устройство защиты 11141079

Устройство защиты 11141079

← Рычаг управления 10850325 Подушка амортизации кабины 11694060 →

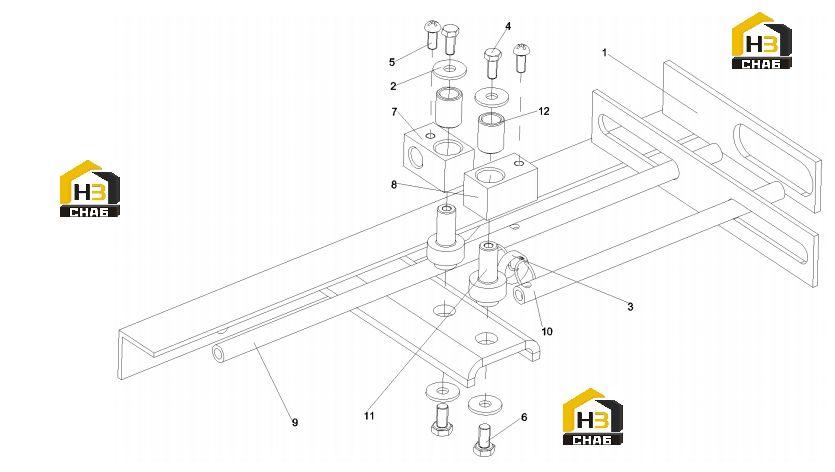

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket, mounting
Каталожный номер:11141078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210404000009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring
Каталожный номер:A210616000011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000238
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210210000003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000078
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Block, guide
Каталожный номер:11141024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Block, guide
Каталожный номер:11141025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rotation shaft
Каталожный номер:11141026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rotation shaft
Каталожный номер:11141016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Guide rod
Каталожный номер:11141023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sleeve, shaft
Каталожный номер:11141059
Комплект:2
Примечание:
