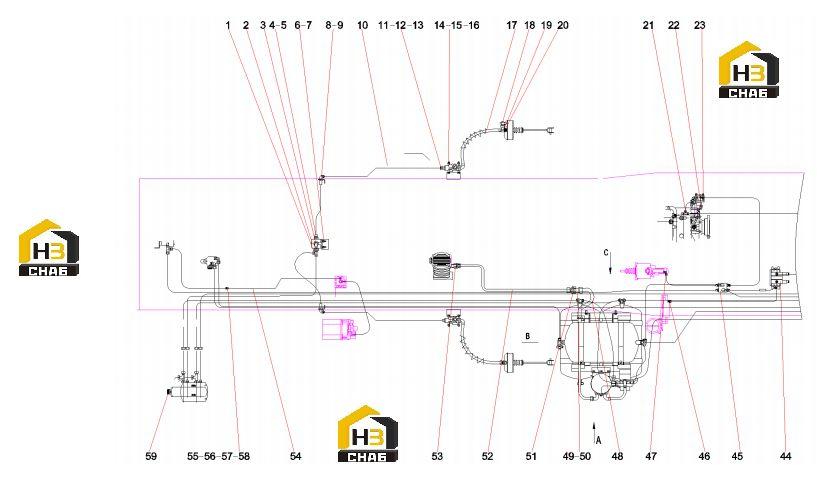

Устройство тормозной системы 11232450

← Батарея аккумуляторная и корпус 10957738 Бустеры тормозные 11232450 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tee adapter, clamp sleeve-type end

Каталожный номер:A210770000597

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve, release, quick

Каталожный номер:A220401000198

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:A210770000393

Комплект:13

Примечание:

№ на схеме:4

Наименование:Washer, seal

Каталожный номер:A229900002973

Комплект:10

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:A210770000392

Комплект:9

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000017

Комплект:18

Примечание:

№ на схеме:8

Наименование:Connector, right angle, bulkhead

Каталожный номер:A229900003250

Комплект:8

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210338000000

Комплект:11

Примечание:

№ на схеме:10

Наименование:Pipe, nylon

Каталожный номер:A241400000011

Комплект:75

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:A229900003021

Комплект:60

Примечание:

№ на схеме:12

Наименование:Sleeve, clip

Каталожный номер:A210710000004

Комплект:60

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210306000012

Комплект:60

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000012

Комплект:16

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000097

Комплект:8

Примечание:

№ на схеме:17

Наименование:Hose, brake

Каталожный номер:A229900003130

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector, measuring

Каталожный номер:A229900003037

Комплект:7

Примечание:

№ на схеме:19

Наименование:Tee, pressure measuring

Каталожный номер:11343921

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer, seal

Каталожный номер:A229900002971

Комплект:14

Примечание:

№ на схеме:21

Наименование:Connector, tee

Каталожный номер:A229900003033

Комплект:2

Примечание:

№ на схеме:22

Наименование:Elbow, right angle

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector, right angle

Каталожный номер:A229900003249

Комплект:1

Примечание:

№ на схеме:44

Наименование:Electromagnetic valve group

Каталожный номер:60128949

Комплект:1

Примечание:

№ на схеме:45

Наименование:Blockjoint

Каталожный номер:A820199003120

Комплект:1

Примечание:

№ на схеме:46

Наименование:Connector body, right angle, cone

Каталожный номер:A229900003040

Комплект:1

Примечание:

№ на схеме:47

Наименование:Connector, right angle, direction adjusting

Каталожный номер:A229900003045

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose GP, high temperature

Каталожный номер:A229900005691

Комплект:1

Примечание:

№ на схеме:49

Наименование:Body, connector, through, clamp end

Каталожный номер:A229900003350

Комплект:2

Примечание:

№ на схеме:50

Наименование:Nut

Каталожный номер:A210338000001

Комплект:2

Примечание:

№ на схеме:51

Наименование:Bracket, front, hose, high-temp

Каталожный номер:A820101330953

Комплект:1

Примечание:

№ на схеме:52

Наименование:Tube GP, steel, exhaust, air compressor

Каталожный номер:10341557

Комплект:1

Примечание:

№ на схеме:53

Наименование:Connector, straight, end

Каталожный номер:10379884

Комплект:1

Примечание:

№ на схеме:54

Наименование:Pipe, nylon

Каталожный номер:A241400000013

Комплект:4

Примечание:

№ на схеме:55

Наименование:Sleeve, clip

Каталожный номер:A210710000002

Комплект:1

Примечание:

№ на схеме:56

Наименование:Nut

Каталожный номер:A210306000007

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bushing

Каталожный номер:A229900008569

Комплект:1

Примечание:

№ на схеме:58

Наименование:Adaptor, snap sleeve-type, straight

Каталожный номер:10594680

Комплект:1

Примечание:

№ на схеме:59

Наименование:Silencer

Каталожный номер:60062703

Комплект:2

Примечание:
