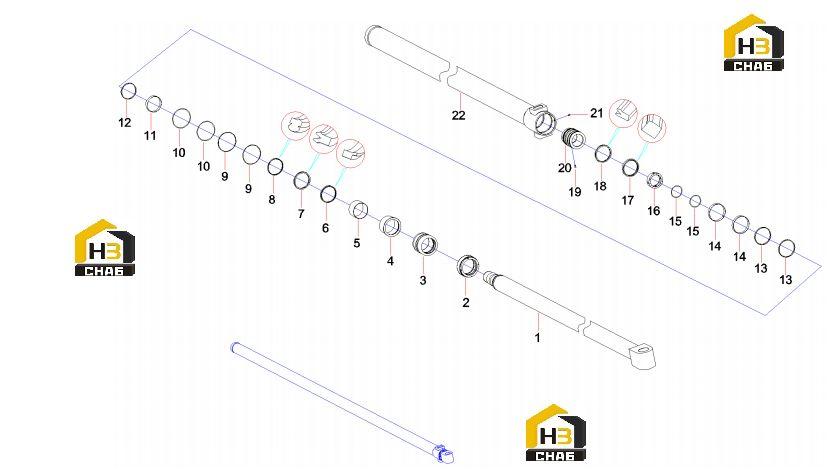

Цилиндр расширения 10519934

← Узел ролика 10138404 Штифт несущего ролика 12295562 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod GP

Каталожный номер:11426077

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, guide

Каталожный номер:11232544

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sleeve, seal

Каталожный номер:11232545

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, locating

Каталожный номер:11232546

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve, support

Каталожный номер:11232547

Комплект:1

Примечание:

№ на схеме:6

Наименование:PW-ring, dustproof

Каталожный номер:B230101001574

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal, ZBR-ring

Каталожный номер:B230101002135

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring,seal

Каталожный номер:60011782

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retainer

Каталожный номер:10057931

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60011929

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ring, guide

Каталожный номер:B230101001577

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, dust-proof

Каталожный номер:60013504

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, dust-proof

Каталожный номер:60013503

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring, guide, UP

Каталожный номер:A880803040002

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60011926

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, oil through

Каталожный номер:10612798

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal ring,CT

Каталожный номер:60007321

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal, UNP-ring

Каталожный номер:B230101002107

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210208000022

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:10519933

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylinder GP

Каталожный номер:11232548

Комплект:1

Примечание:
