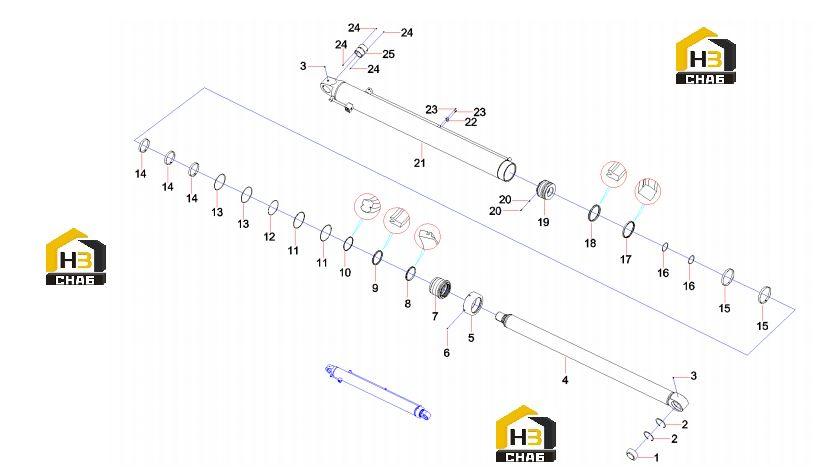

Цилиндр подъема 10517054

← Пластина уплотнительная передняя правая 11243990 Крюк 11051639 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing, joint

Каталожный номер:A221500000220

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, retainer

Каталожный номер:A210416000008

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Piston rod GP

Каталожный номер:11470266

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:10513572

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, guide

Каталожный номер:10074136

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, dustproof, A12-A

Каталожный номер:60048050

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring, SIL

Каталожный номер:60011786

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal ring, GS

Каталожный номер:60011783

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:10204974

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000302

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000028

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring, guide, UP

Каталожный номер:A880803040004

Комплект:3

Примечание:

№ на схеме:15

Наименование:Ring, guide

Каталожный номер:B230101001639

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring, O-type

Каталожный номер:60011927

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal ring, CT

Каталожный номер:60011790

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, seal, UNP

Каталожный номер:B230101002113

Комплект:1

Примечание:

№ на схеме:19

Наименование:Piston

Каталожный номер:10517053

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210208000007

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cylinder GP

Каталожный номер:10073829

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe Clamp

Каталожный номер:11751719

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000162

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210208000001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:10074140

Комплект:1

Примечание:
