Трубопровод лебедки (часть 1) 11665424

Трубопровод лебедки (часть 1) 11665424

← Клапаны распределяющего блока 12171292 Трубопровод лебедки (часть 2) 11665424 →

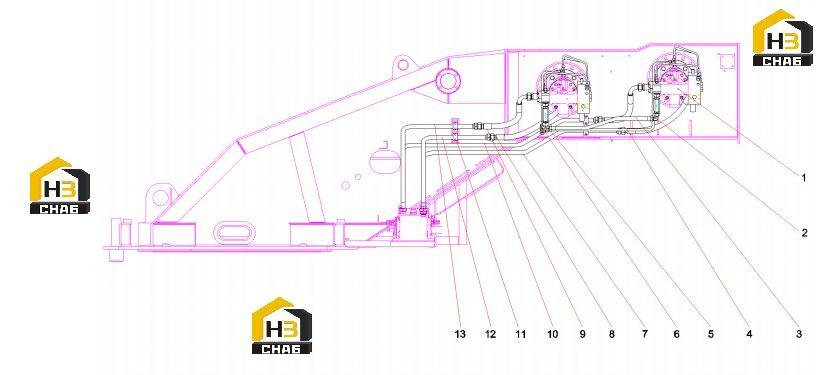

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Motor GP, winch
Каталожный номер:11664995
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector, pipe
Каталожный номер:A229900002561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe GP, steel
Каталожный номер:11555397
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103000952
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, pipe
Каталожный номер:A229900002941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector, pipe
Каталожный номер:A229900002504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe GP, steel
Каталожный номер:11662995
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103002579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:b230103000915
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe GP, steel
Каталожный номер:11662993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp, pipe, single section
Каталожный номер:A229900002039
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe GP, steel
Каталожный номер:11663000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe GP, steel
Каталожный номер:11662998
Комплект:1
Примечание:
