Соединения поворотной рамы stc250s5.2.10 12822492

← Противовес 11117463 Устройство поворотное 11072931 →

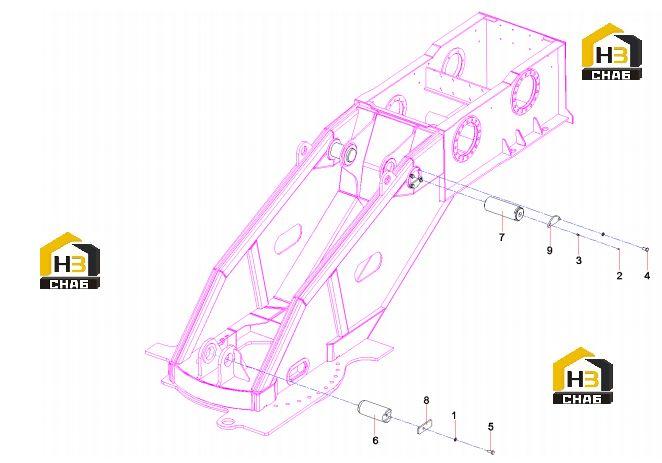

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210401000004

Комплект:9

Примечание:

№ на схеме:2

Наименование:Cap, protection, nipple, grease

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:8

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000100

Комплект:1

Примечание:

№ на схеме:6

Наименование:Articulated shaft, lower, luffing cylinder

Каталожный номер:00001868

Комплект:1

Примечание:

№ на схеме:7

Наименование:Articulated shaft, boom

Каталожный номер:11063558

Комплект:2

Примечание:

№ на схеме:8

Наименование:derrick cylinder shaft end keep plate ST

Каталожный номер:12822451

Комплект:1

Примечание:

№ на схеме:9

Наименование:boom shaft end keep plate STC250S5.2.10-

Каталожный номер:12822452

Комплект:4

Примечание:
