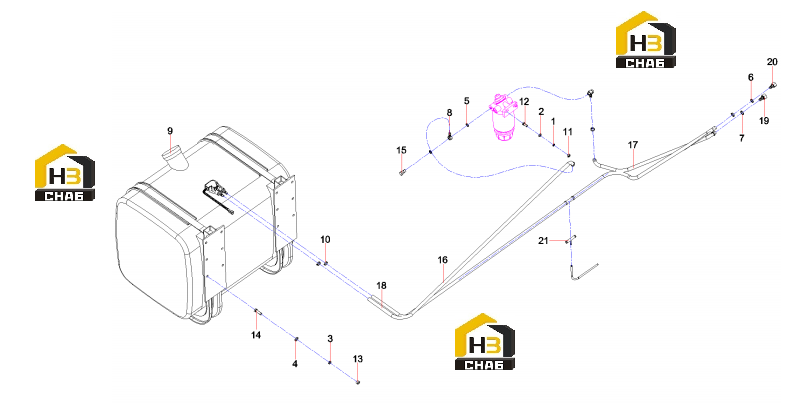

Система подачи топлива 11379530

← Энергосистема 11229069 Кронштейны двигателя 11219457 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210434000007

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210434000008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210434000009

Комплект:1

Примечание:

№ на схеме:8

Наименование:Annular joint, manual fuel pump

Каталожный номер:A229900007586

Комплект:2

Примечание:

№ на схеме:9

Наименование:Tank, fuel

Каталожный номер:60036348

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:8

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210319000001

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000001

Комплект:12

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:12

Примечание:

№ на схеме:15

Наименование:Bolt, link

Каталожный номер:A210459000007

Комплект:2

Примечание:

№ на схеме:16

Наименование:Oil intake pipe, diesel filter

Каталожный номер:10126538

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe, oil inlet, engine

Каталожный номер:10126540

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe, oil return

Каталожный номер:10126541

Комплект:1

Примечание:

№ на схеме:19

Наименование:Joint, oil intake

Каталожный номер:10178417

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, oil return

Каталожный номер:10178418

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector, tee

Каталожный номер:11767937

Комплект:1

Примечание:
