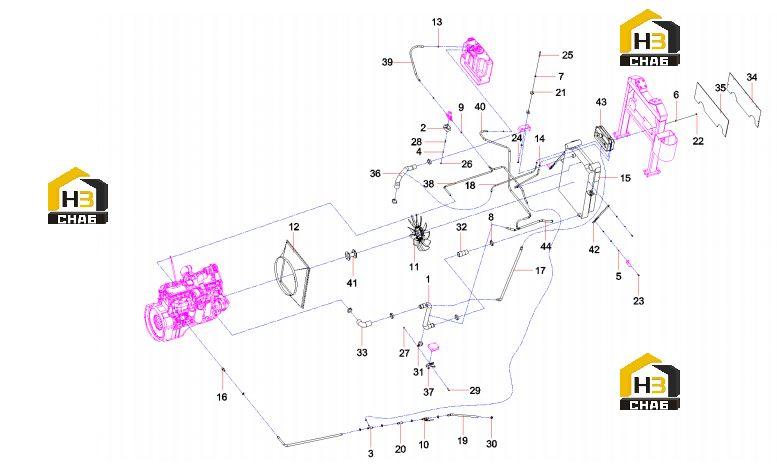

Система охлаждения двигателя 11227819

← Клапан выпуской тормозной a220401000197 Радиатор A229900007794 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel pipe GP, water outtake, radiator

Каталожный номер:10506723

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket GP, solenoid valve, water-cutoff

Каталожный номер:11226147

Комплект:1

Примечание:

№ на схеме:3

Наименование:SYM5304J3.1.5.8

Каталожный номер:12186011

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:8

Наименование:Clamp, T-type

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, T-type

Каталожный номер:A229900003104

Комплект:5

Примечание:

№ на схеме:10

Наименование:Valve, ball

Каталожный номер:60022386

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fan

Каталожный номер:60108035

Комплект:1

Примечание:

№ на схеме:12

Наименование:Wind protection cover

Каталожный номер:60199713

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hoop, hose

Каталожный номер:A229900002961

Комплект:6

Примечание:

№ на схеме:14

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:4

Примечание:

№ на схеме:15

Наименование:Radiator

Каталожный номер:A229900007794

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, warm air

Каталожный номер:10089491

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, water

Каталожный номер:10107342

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber hose, degassing

Каталожный номер:10107345

Комплект:2

Примечание:

№ на схеме:19

Наименование:Water pipe I, warm air

Каталожный номер:10108187

Комплект:2

Примечание:

№ на схеме:20

Наименование:Water pipe II, warm air

Каталожный номер:10108200

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cushion, radiator

Каталожный номер:A810101000148

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210319000006

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210110000013

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210319000004

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hoop, hose

Каталожный номер:A229900002964

Комплект:10

Примечание:

№ на схеме:31

Наименование:Clamp, water pipe

Каталожный номер:11476844

Комплект:1

Примечание:

№ на схеме:32

Наименование:Water rubber pipe, reducing

Каталожный номер:10177366

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pipe, water, bend, rubber

Каталожный номер:10177385

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plate, heat-insulation, radiator

Каталожный номер:10177388

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sponge, heat-insulation, radiator

Каталожный номер:10177391

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rubber pipe, water intake, radiator

Каталожный номер:11296163

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bracket, steel pipe, water intake

Каталожный номер:11818009

Комплект:1

Примечание:

№ на схеме:38

Наименование:Heating pipe, ureophil tank

Каталожный номер:11227816

Комплект:1

Примечание:

№ на схеме:39

Наименование:Heating pipe, ureophil tank

Каталожный номер:11227817

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pipe, return water

Каталожный номер:11227818

Комплект:1

Примечание:

№ на схеме:41

Наименование:Connecting shaft of fan SYM5304J3.1.5-7

Каталожный номер:12693822

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pull rod, radiator

Каталожный номер:11346633

Комплект:2

Примечание:

№ на схеме:43

Наименование:Water tank, expansion

Каталожный номер:11143844

Комплект:1

Примечание:

№ на схеме:44

Наименование:Water pipe, warm air

Каталожный номер:10074296

Комплект:1

Примечание:
