Шланги масляные 11666399

Шланги масляные 11666399

← Клапан направляющий 11195831 Клапан 11560486 →

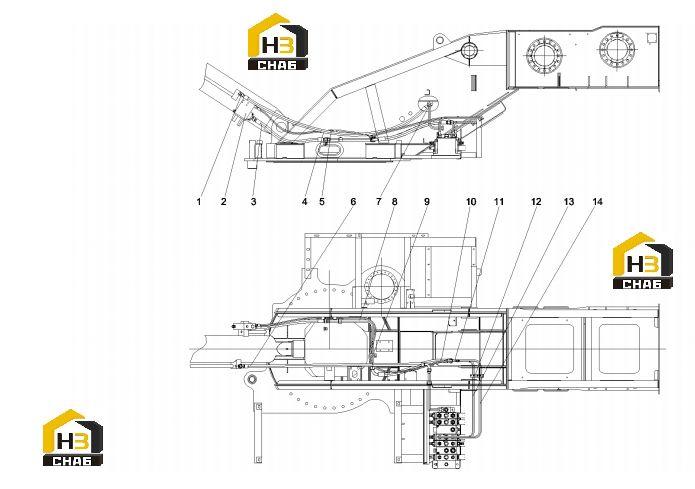

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector, pipe
Каталожный номер:A229900002582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Balanced valve GP, luffing
Каталожный номер:11560486
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:A834744080000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103004291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, pipe
Каталожный номер:B210780000647
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103003737
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe GP, steel
Каталожный номер:11732569
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe GP, steel
Каталожный номер:11572886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp, pipe, single section
Каталожный номер:A229900002039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:B230103001485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:B230103004309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp, single pipe
Каталожный номер:A229900002419
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe GP, steel
Каталожный номер:11666137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe GP, steel
Каталожный номер:11666143
Комплект:1
Примечание:
