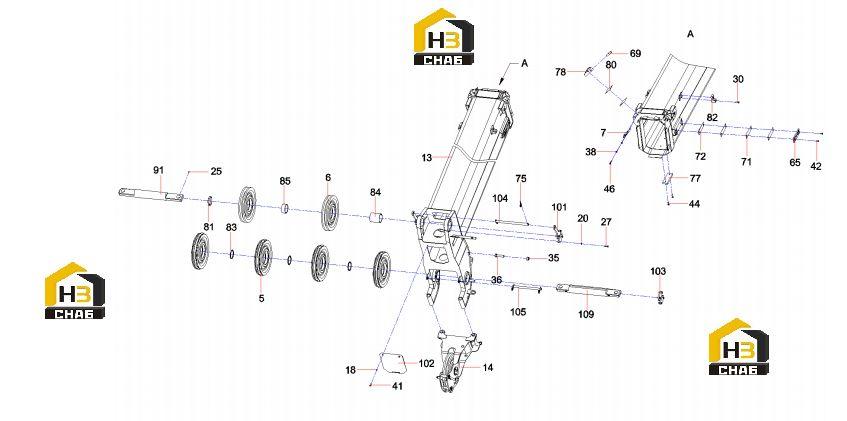

Шкивы стрелы stc250s5.1a 12457644

← Устройство стрелы (часть 3) stc250s5.1a 12457644 Механизм телескопической стрелы stc250s5.1a 12457644 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Pulley GP

Каталожный номер:10138100

Комплект:4

Примечание:

№ на схеме:6

Наименование:Wheel GP, guide

Каталожный номер:10138120

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pull plate

Каталожный номер:10138127

Комплект:2

Примечание:

№ на схеме:13

Наименование:4-section boom assemblySTC250S5.1A.4

Каталожный номер:12411588

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pulley, boom-tip

Каталожный номер:11052076

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000017

Комплект:43

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:25

Наименование:Cap, protection, nipple, grease

Каталожный номер:A290000001564

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:16

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:23002247

Комплект:2

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:A210307000005

Комплект:6

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000117

Комплект:6

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:A210307000012

Комплект:24

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:42

Наименование:Screw

Каталожный номер:A210211000015

Комплект:13

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:A210211000023

Комплект:4

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:A210111000094

Комплект:6

Примечание:

№ на схеме:65

Наименование:Slider

Каталожный номер:10136782

Комплект:4

Примечание:

№ на схеме:69

Наименование:Shaft, pin

Каталожный номер:10136812

Комплект:6

Примечание:

№ на схеме:71

Наименование:Pad, adjustment

Каталожный номер:10137483

Комплект:8

Примечание:

№ на схеме:72

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:1

Примечание:

№ на схеме:75

Наименование:Pin, elastic

Каталожный номер:A829900002661

Комплект:4

Примечание:

№ на схеме:77

Наименование:Wear pad

Каталожный номер:10137482

Комплект:4

Примечание:

№ на схеме:78

Наименование:Wear pad

Каталожный номер:10431417

Комплект:2

Примечание:

№ на схеме:80

Наименование:Plate, shim

Каталожный номер:10137540

Комплект:4

Примечание:

№ на схеме:81

Наименование:Bushing, spacer

Каталожный номер:10137548

Комплект:1

Примечание:

№ на схеме:82

Наименование:Rail, guide

Каталожный номер:10137550

Комплект:2

Примечание:

№ на схеме:83

Наименование:Bushing, spacer

Каталожный номер:10137519

Комплект:3

Примечание:

№ на схеме:84

Наименование:Spacer bushing

Каталожный номер:10137526

Комплект:1

Примечание:

№ на схеме:85

Наименование:Spacer bushing

Каталожный номер:10137530

Комплект:1

Примечание:

№ на схеме:91

Наименование:Upper shaft, boom-head

Каталожный номер:11058478

Комплект:1

Примечание:

№ на схеме:101

Наименование:Retainer

Каталожный номер:11263577

Комплект:2

Примечание:

№ на схеме:102

Наименование:Plate, cover

Каталожный номер:11060900

Комплект:1

Примечание:

№ на схеме:103

Наименование:Retainer

Каталожный номер:11060505

Комплект:6

Примечание:

№ на схеме:104

Наименование:Pipe, rope guard

Каталожный номер:11275233

Комплект:1

Примечание:

№ на схеме:105

Наименование:Safety latch

Каталожный номер:10137524

Комплект:1

Примечание:

№ на схеме:109

Наименование:Lower shaft, boom-head

Каталожный номер:11058483

Комплект:1

Примечание:
