Шарнир поворотный центральный 10227927

Шарнир поворотный центральный 10227927

← Гидромотор поворотный центральный a810302000154 Система электрическая шасси 11230009 →

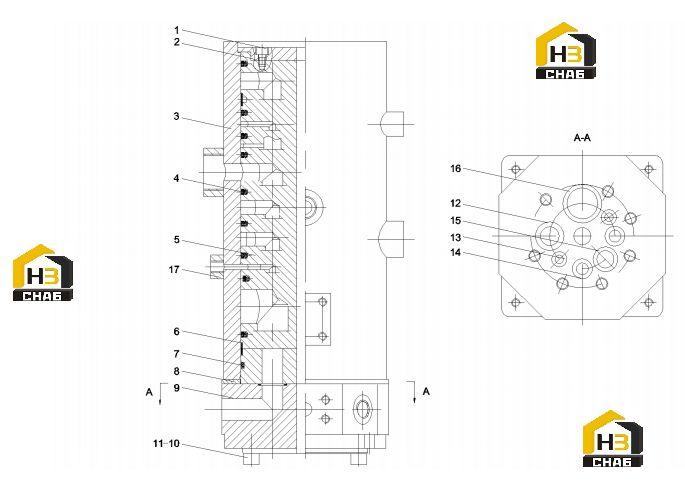

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:A210204000147
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover, end
Каталожный номер:A820299001703
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shell, swing, central
Каталожный номер:10227870
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Seal, oil, TG
Каталожный номер:60023928
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Core, center joint
Каталожный номер:10227672
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring, guide
Каталожный номер:B230101001054
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Seal, ring, star-shaped
Каталожный номер:60018184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring, copper
Каталожный номер:10044529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover, end
Каталожный номер:A820299001805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000275
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210401000003
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:A210608000120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:A210609000287
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:A210609000268
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:A210609000032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:A210609000220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug
Каталожный номер:A229900002547
Комплект:2
Примечание:
