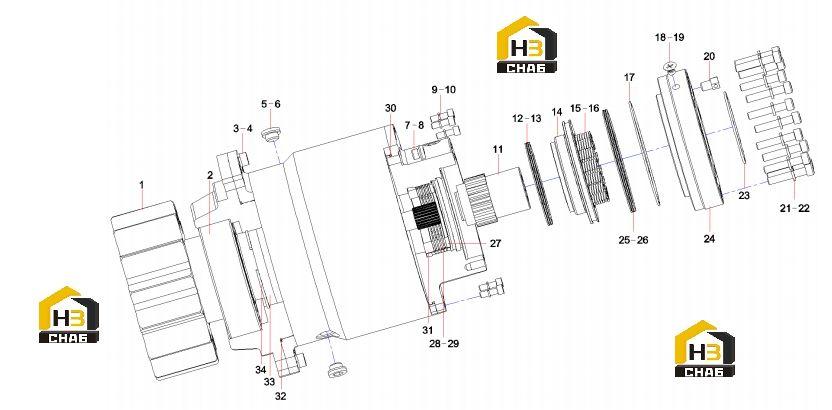

Редуктор поворотный 60030745

← Подшипник поворотный 11614590 Механизм подъема груза 11074232 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Output Gear

Каталожный номер:60147115

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:60108201

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer, elastic

Каталожный номер:60147116

Комплект:4

Примечание:

№ на схеме:4

Наименование:Screw, hex, inner

Каталожный номер:60147118

Комплект:4

Примечание:

№ на схеме:5

Наименование:Plug, screw, hex, inner

Каталожный номер:60100034

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pad, combination

Каталожный номер:60099928

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug, screw, hex, inner

Каталожный номер:60100031

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pad, combination

Каталожный номер:60099927

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw, hexagon socket

Каталожный номер:60108207

Комплект:12

Примечание:

№ на схеме:10

Наименование:Pad, elastic

Каталожный номер:60120516

Комплект:12

Примечание:

№ на схеме:11

Наименование:Coupling spindle

Каталожный номер:60147117

Комплект:1

Примечание:

№ на схеме:12

Наименование:X-ring

Каталожный номер:60147111

Комплект:1

Примечание:

№ на схеме:13

Наименование:Retainer, nylon

Каталожный номер:60099913

Комплект:2

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:60099993

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring, small

Каталожный номер:60100049

Комплект:14

Примечание:

№ на схеме:16

Наименование:Spring, big

Каталожный номер:60099971

Комплект:14

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60100085

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cushion, combination

Каталожный номер:60099926

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug, screw, hex, inner

Каталожный номер:60100030

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug, air

Каталожный номер:60100041

Комплект:1

Примечание:

№ на схеме:21

Наименование:InnerHexagon Screw

Каталожный номер:60120526

Комплект:12

Примечание:

№ на схеме:22

Наименование:Pad, elastic

Каталожный номер:60120515

Комплект:12

Примечание:

№ на схеме:23

Наименование:Seal ring, O-type

Каталожный номер:60108212

Комплект:1

Примечание:

№ на схеме:24

Наименование:Output flange

Каталожный номер:60147119

Комплект:1

Примечание:

№ на схеме:25

Наименование:X-ring

Каталожный номер:60147112

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, retaining, nylon

Каталожный номер:60100039

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer, adjustment

Каталожный номер:60099982

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fixed sheet

Каталожный номер:60099896

Комплект:5

Примечание:

№ на схеме:29

Наименование:Plate, moving

Каталожный номер:60099901

Комплект:4

Примечание:

№ на схеме:30

Наименование:Seal ring, O-type

Каталожный номер:60024972

Комплект:1

Примечание:

№ на схеме:31

Наименование:Wahser, limit

Каталожный номер:60100046

Комплект:1

Примечание:

№ на схеме:32

Наименование:Seal ring, O-type

Каталожный номер:60108211

Комплект:1

Примечание:

№ на схеме:33

Наименование:Oil seal

Каталожный номер:60024979

Комплект:2

Примечание:

№ на схеме:34

Наименование:Circlip, hole

Каталожный номер:60108203

Комплект:1

Примечание:
