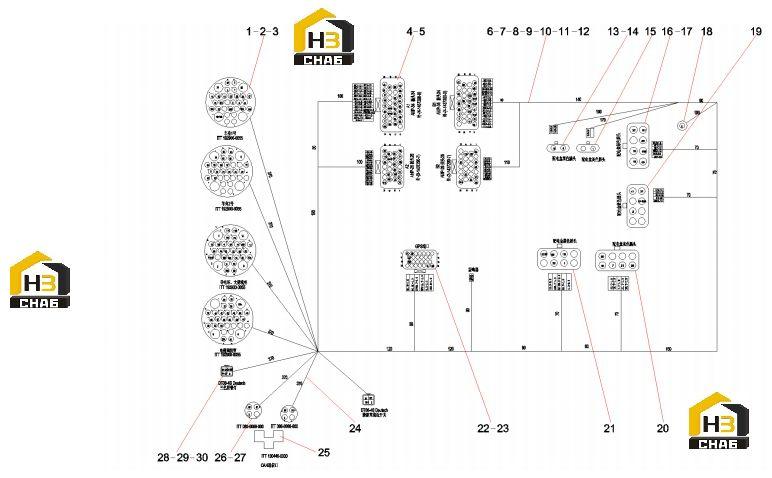

Проводка электрического шкафа 12336020

← Шкаф электрического управления 12386447 Пучок проводов 11301919 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug, 32-core

Каталожный номер:A241200001142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Socket, plug

Каталожный номер:A241200001144

Комплект:12

Примечание:

№ на схеме:3

Наименование:Socket, plug

Каталожный номер:A241200001145

Комплект:89

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:B241000000219

Комплект:10

Примечание:

№ на схеме:5

Наименование:Harness, port, controller

Каталожный номер:11741661

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wire

Каталожный номер:A241900000526

Комплект:15

Примечание:

№ на схеме:7

Наименование:Wire, orange

Каталожный номер:A241900000163

Комплект:3

Примечание:

№ на схеме:8

Наименование:Wire, black

Каталожный номер:A241900000524

Комплект:5

Примечание:

№ на схеме:9

Наименование:Cable tie

Каталожный номер:A241400000176

Комплект:40

Примечание:

№ на схеме:10

Наименование:Wire, red

Каталожный номер:A241900000523

Комплект:6

Примечание:

№ на схеме:11

Наименование:Wire, black

Каталожный номер:A241900000152

Комплект:4

Примечание:

№ на схеме:12

Наименование:Wire, red

Каталожный номер:A241900000107

Комплект:4

Примечание:

№ на схеме:13

Наименование:Protective cover

Каталожный номер:60104405

Комплект:1

Примечание:

№ на схеме:14

Наименование:Terminal

Каталожный номер:60002395

Комплект:3

Примечание:

№ на схеме:15

Наименование:Protective cover

Каталожный номер:60104406

Комплект:1

Примечание:

№ на схеме:16

Наименование:Terminal

Каталожный номер:21019911

Комплект:20

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:21021565

Комплект:1

Примечание:

№ на схеме:18

Наименование:Terminal

Каталожный номер:A210770000072

Комплект:5

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:21021567

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:21021561

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:21021563

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug, seal

Каталожный номер:60027600

Комплект:10

Примечание:

№ на схеме:23

Наименование:Harness GP, GPS

Каталожный номер:A810299000646

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cable, communication, CAN bus

Каталожный номер:60062877

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:60027623

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:60027624

Комплект:2

Примечание:

№ на схеме:27

Наименование:Socket, CLC

Каталожный номер:60027619

Комплект:6

Примечание:

№ на схеме:28

Наименование:Secondary pole lock 4-line (socket)

Каталожный номер:A222200000165

Комплект:2

Примечание:

№ на схеме:29

Наименование:Socket, rectangle, 4-core

Каталожный номер:A241200001134

Комплект:2

Примечание:

№ на схеме:30

Наименование:Socket

Каталожный номер:B241000000253

Комплект:8

Примечание:
