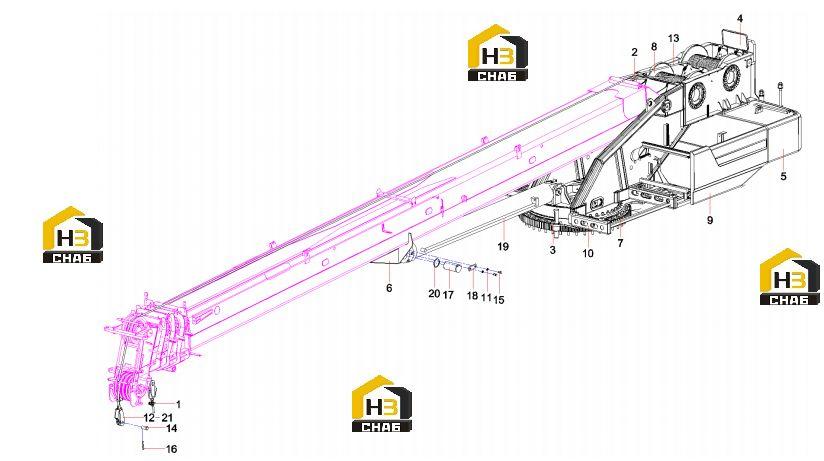

Платформа поворотная 11241579

← Клапан 11560486 Зеркало заднего вида крана 10123663 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, rope

Каталожный номер:A219900000075

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rope, wire, main winch

Каталожный номер:11210734

Комплект:1

Примечание:

№ на схеме:3

Наименование:turntable locking boltSTC250S5.2.13

Каталожный номер:12822590

Комплект:1

Примечание:

№ на схеме:4

Наименование:Mirror GP, rear-view, turntable

Каталожный номер:10123663

Комплект:1

Примечание:

№ на схеме:5

Наименование:Counterweight AS

Каталожный номер:11117463

Комплект:1

Примечание:

№ на схеме:6

Наименование:3-hinge-point assemSTC250S5.2.10

Каталожный номер:12822492

Комплект:1

Примечание:

№ на схеме:7

Наименование:Swing mechanism

Каталожный номер:11072931

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hoisting mechanism

Каталожный номер:11074232

Комплект:1

Примечание:

№ на схеме:9

Наименование:Engine shed

Каталожный номер:11079343

Комплект:1

Примечание:

№ на схеме:10

Наименование:Weldment GP, turntable

Каталожный номер:11241580

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:12

Наименование:Wedge

Каталожный номер:A219900000128

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rope, wire, auxiliary winch

Каталожный номер:11210735

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shaft, pin

Каталожный номер:A210508000139

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000367

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clamp pin

Каталожный номер:A820209990021

Комплект:2

Примечание:

№ на схеме:17

Наименование:Shaft, pin

Каталожный номер:10138483

Комплект:1

Примечание:

№ на схеме:18

Наименование:shaft guard plateSTC250S5.2-3

Каталожный номер:12822450

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cylinder, luffing

Каталожный номер:10517054

Комплект:1

Примечание:

№ на схеме:20

Наименование:spacer sleeveSTC250S.2.10-4

Каталожный номер:12330701

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sleeve, wedge

Каталожный номер:A219900000129

Комплект:2

Примечание:
