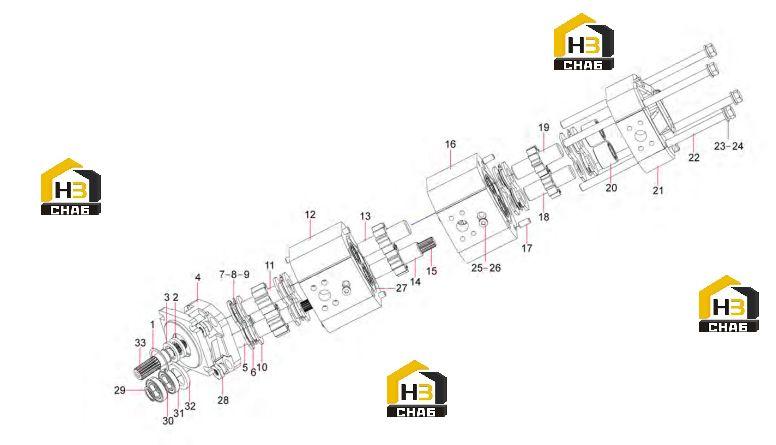

Насос масляный 60158887

← Насос масляный, соединения 00001487 Хомут a229900002424 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Circlip, hole

Каталожный номер:60049883

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil Seal

Каталожный номер:60164715

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, seal, high pressure

Каталожный номер:60049900

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front cover

Каталожный номер:60128504

Комплект:1

Примечание:

№ на схеме:5

Наименование:Main Tooth

Каталожный номер:60162957

Комплект:1

Примечание:

№ на схеме:6

Наименование:Side board, fixed

Каталожный номер:60128520

Комплект:6

Примечание:

№ на схеме:7

Наименование:Ring, seal

Каталожный номер:60128543

Комплект:3

Примечание:

№ на схеме:8

Наименование:Ring, seal

Каталожный номер:60128763

Комплект:3

Примечание:

№ на схеме:9

Наименование:Keep plate, seal ring, W

Каталожный номер:60128516

Комплект:6

Примечание:

№ на схеме:10

Наименование:Side board, Floating

Каталожный номер:60128519

Комплект:3

Примечание:

№ на схеме:11

Наименование:Idler Gear

Каталожный номер:60162945

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pump Body 1

Каталожный номер:60162962

Комплект:1

Примечание:

№ на схеме:13

Наименование:Idler Gear

Каталожный номер:60162945

Комплект:1

Примечание:

№ на схеме:14

Наименование:Main Tooth II

Каталожный номер:60162961

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spindle, coupling

Каталожный номер:60128522

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pump Body 1

Каталожный номер:60162962

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin, locating

Каталожный номер:60049880

Комплект:6

Примечание:

№ на схеме:18

Наименование:Driving gear

Каталожный номер:60128506

Комплект:1

Примечание:

№ на схеме:19

Наименование:Driven gear

Каталожный номер:60128500

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:60128515

Комплект:12

Примечание:

№ на схеме:21

Наименование:Pump body

Каталожный номер:60128509

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw, hexagon socket head

Каталожный номер:60049892

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210422000004

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer, flat

Каталожный номер:60128529

Комплект:4

Примечание:

№ на схеме:25

Наименование:Plug, oil

Каталожный номер:60049875

Комплект:3

Примечание:

№ на схеме:26

Наименование:Cushion, seal, combination

Каталожный номер:60100078

Комплект:3

Примечание:

№ на схеме:27

Наименование:Ring, seal

Каталожный номер:60049898

Комплект:3

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:60128524

Комплект:4

Примечание:

№ на схеме:29

Наименование:Ring, retaining

Каталожный номер:23904698

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing Baffle Ring

Каталожный номер:60164713

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing

Каталожный номер:60164707

Комплект:2

Примечание:

№ на схеме:32

Наименование:Retainer Ring Of Oil Seal

Каталожный номер:60164712

Комплект:1

Примечание:

№ на схеме:33

Наименование:Drive Gear Coupling Spindle

Каталожный номер:60164714

Комплект:1

Примечание:
