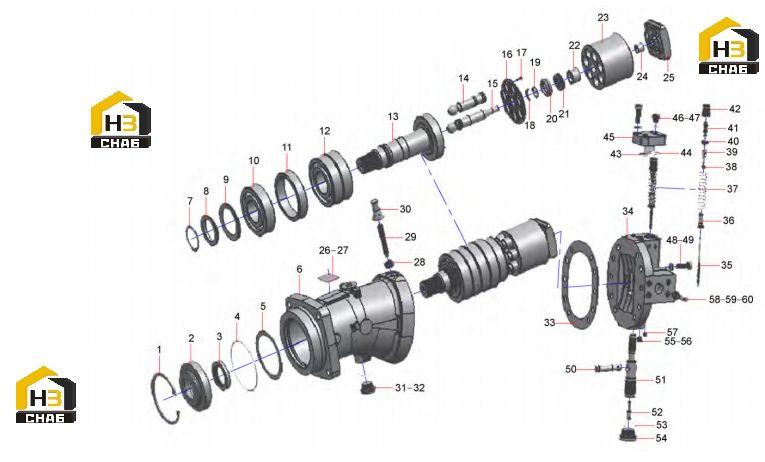

Мотор плунжерный 60156515

← Клапан одностороннего хода 11466051 Трубопровод масляный (часть 1) stc2 12700914 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, retaining

Каталожный номер:A210416000047

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal ring

Каталожный номер:60107553

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, seal

Каталожный номер:60107676

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000349

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shim, adjustment

Каталожный номер:60107606

Комплект:2

Примечание:

№ на схеме:6

Наименование:Key

Каталожный номер:60107630

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retainer

Каталожный номер:A210414000037

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seat, spring

Каталожный номер:60107592

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring, disc

Каталожный номер:60107609

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bearing, contact ball, paired installation angle

Каталожный номер:60107576

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seat, spring

Каталожный номер:60107597

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve body, select

Каталожный номер:60107575

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shaft, main, Z-type

Каталожный номер:60107579

Комплект:1

Примечание:

№ на схеме:14

Наименование:Circlip, hole

Каталожный номер:60107633

Комплект:7

Примечание:

№ на схеме:15

Наименование:Plunger, limit

Каталожный номер:60107561

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, pressure

Каталожный номер:60107659

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw, flat round head, inner hexagon

Каталожный номер:60107646

Комплект:14

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60107538

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer, adjustment

Каталожный номер:60107607

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seat, spring

Каталожный номер:60107591

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer, adjustment

Каталожный номер:60107608

Комплект:4

Примечание:

№ на схеме:22

Наименование:Cylinder body

Каталожный номер:60107620

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring, reposition

Каталожный номер:60107619

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate, valve

Каталожный номер:60107649

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rod, screw, variable displacement

Каталожный номер:60107648

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nameplate

Каталожный номер:60107678

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rivet

Каталожный номер:A210510000010

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pad, seal

Каталожный номер:60107643

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw, inner hexagon

Каталожный номер:60107647

Комплект:1

Примечание:

№ на схеме:30

Наименование:Retainer, shoe

Каталожный номер:60107681

Комплект:1

Примечание:

№ на схеме:31

Наименование:Seal ring, O-type

Каталожный номер:60107671

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug,screw

Каталожный номер:60107640

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw plug

Каталожный номер:60107642

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plate, baffle, rear

Каталожный номер:60107624

Комплект:1

Примечание:

№ на схеме:35

Наименование:Lever,driving

Каталожный номер:60107541

Комплект:1

Примечание:

№ на схеме:36

Наименование:Seat, spring

Каталожный номер:60107588

Комплект:1

Примечание:

№ на схеме:37

Наименование:Seat, check valve

Каталожный номер:60107585

Комплект:1

Примечание:

№ на схеме:38

Наименование:Seat, spring

Каталожный номер:60107590

Комплект:1

Примечание:

№ на схеме:39

Наименование:Spring

Каталожный номер:60107586

Комплект:1

Примечание:

№ на схеме:40

Наименование:Seat, spring

Каталожный номер:60107589

Комплект:1

Примечание:

№ на схеме:41

Наименование:Sleeve, balanced valve

Каталожный номер:60107572

Комплект:1

Примечание:

№ на схеме:42

Наименование:Valve body, end

Каталожный номер:60107571

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:A210609000104

Комплект:1

Примечание:

№ на схеме:44

Наименование:O Ring

Каталожный номер:60107670

Комплект:1

Примечание:

№ на схеме:45

Наименование:Cover, end

Каталожный номер:60107615

Комплект:1

Примечание:

№ на схеме:46

Наименование:Seal ring, O-type

Каталожный номер:60107669

Комплект:2

Примечание:

№ на схеме:47

Наименование:Screw plug

Каталожный номер:60107639

Комплект:2

Примечание:

№ на схеме:48

Наименование:Washer

Каталожный номер:24003929

Комплект:12

Примечание:

№ на схеме:49

Наименование:Screw

Каталожный номер:A210204000225

Комплект:12

Примечание:

№ на схеме:50

Наименование:Clamp, semi-circle

Каталожный номер:60107539

Комплект:1

Примечание:

№ на схеме:51

Наименование:Housing body,pump

Каталожный номер:60107581

Комплект:1

Примечание:

№ на схеме:52

Наименование:Housing body,pump

Каталожный номер:60107581

Комплект:1

Примечание:

№ на схеме:53

Наименование:Seal ring, O-type

Каталожный номер:60107672

Комплект:1

Примечание:

№ на схеме:54

Наименование:Screw plug

Каталожный номер:60107641

Комплект:1

Примечание:

№ на схеме:55

Наименование:Main shaft

Каталожный номер:60107668

Комплект:1

Примечание:

№ на схеме:56

Наименование:Screw plug

Каталожный номер:60107638

Комплект:1

Примечание:

№ на схеме:57

Наименование:Nut, seal

Каталожный номер:60107644

Комплект:1

Примечание:

№ на схеме:58

Наименование:Ball, steel

Каталожный номер:60107563

Комплект:2

Примечание:

№ на схеме:59

Наименование:Spring, check valve

Каталожный номер:60107583

Комплект:2

Примечание:

№ на схеме:60

Наименование:Keep plate

Каталожный номер:60107660

Комплект:2

Примечание:
