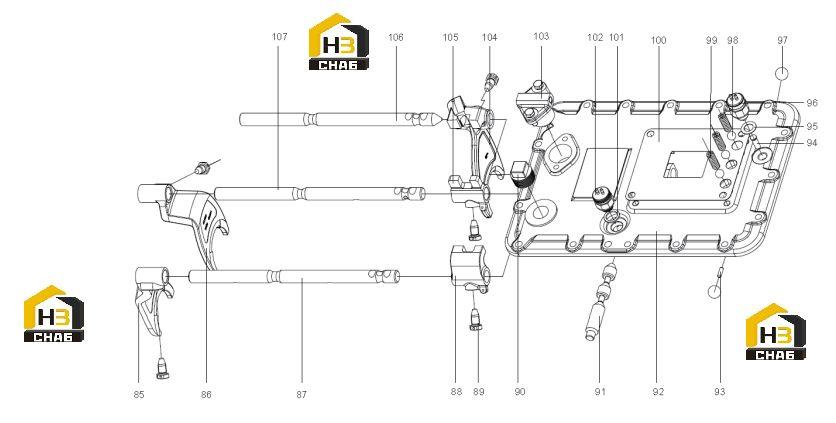

Механизм переключения передач (часть 1) a220803000001

← Вал кпп (часть 4) a220803000001 Механизм переключения передач (часть 2) a220803000001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:85

Наименование:Shift fork, No 3 & 4

Каталожный номер:60104396

Комплект:1

Примечание:

№ на схеме:86

Наименование:Shift fork, gear 1&2

Каталожный номер:60104397

Комплект:1

Примечание:

№ на схеме:87

Наименование:Shift fork shaft, No 3 & 4

Каталожный номер:60125267

Комплект:1

Примечание:

№ на схеме:88

Наименование:Guide block, No 3 & 4

Каталожный номер:60075076

Комплект:1

Примечание:

№ на схеме:89

Наименование:Lock screw, shift fork, gear-shifting

Каталожный номер:60075236

Комплект:5

Примечание:

№ на схеме:90

Наименование:Plug, screw, conical, square head

Каталожный номер:60122631

Комплект:1

Примечание:

№ на схеме:91

Наименование:Rod, servo

Каталожный номер:60075243

Комплект:1

Примечание:

№ на схеме:92

Наименование:Cover, upper

Каталожный номер:60075172

Комплект:1

Примечание:

№ на схеме:93

Наименование:Lock pin, shaft coupling, shift fork

Каталожный номер:60075249

Комплект:1

Примечание:

№ на схеме:94

Наименование:Shaft, Start, switch

Каталожный номер:60075157

Комплект:1

Примечание:

№ на схеме:95

Наименование:Cushion, switch, reverse-gear

Каталожный номер:60075251

Комплект:2

Примечание:

№ на схеме:96

Наименование:Switch, pressure

Каталожный номер:60075221

Комплект:1

Примечание:

№ на схеме:97

Наименование:Ball, steel

Каталожный номер:60125245

Комплект:2

Примечание:

№ на схеме:98

Наименование:Ball, steel

Каталожный номер:60122620

Комплект:3

Примечание:

№ на схеме:99

Наименование:Spring, compressed

Каталожный номер:60075182

Комплект:3

Примечание:

№ на схеме:100

Наименование:Gasket, control window

Каталожный номер:60075250

Комплект:1

Примечание:

№ на схеме:101

Наименование:Washer, seal

Каталожный номер:60122646

Комплект:1

Примечание:

№ на схеме:102

Наименование:Switch, pressure

Каталожный номер:60125277

Комплект:1

Примечание:

№ на схеме:103

Наименование:Cylinder GP

Каталожный номер:60125266

Комплект:1

Примечание:

№ на схеме:104

Наименование:Shift fork assembly, reverse-gear, lower

Каталожный номер:60125231

Комплект:1

Примечание:

№ на схеме:105

Наименование:Block, guide, gear 1&2

Каталожный номер:60125244

Комплект:1

Примечание:

№ на схеме:106

Наименование:Shift fork shaft, reverse-gear, lower

Каталожный номер:60104340

Комплект:1

Примечание:

№ на схеме:107

Наименование:Block, guide, shift fork, gear 1&2

Каталожный номер:60075185

Комплект:1

Примечание:
