Кузов кабины оператора 11823983

← Комплектующие корпуса кабины оператора sjc62 ii 25hk4 12438832 Дверь кабины оператора 11255467 →

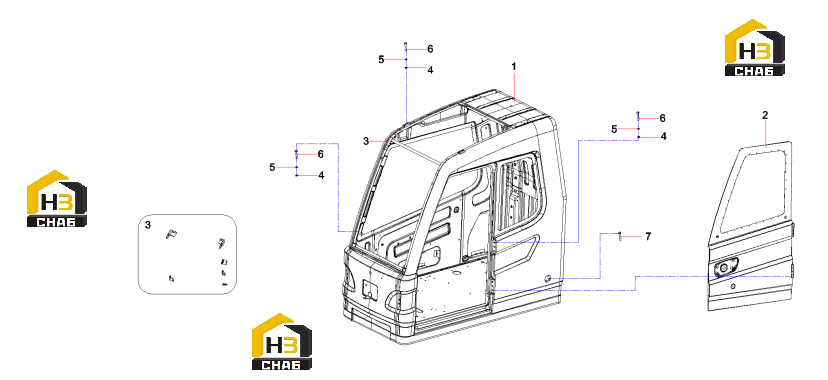

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Framework assembly, BIW, consoleSJC62ll2

Каталожный номер:11822500

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door GP, operator's cab

Каталожный номер:11255467

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket GP,mounting,operator's cab bodywork

Каталожный номер:11765453

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000016

Комплект:19

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000006

Комплект:19

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210201000005

Комплект:11

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210211000023

Комплект:6

Примечание:
