Крепление несущего ролика 12277377

Крепление несущего ролика 12277377

← Штифт несущего ролика 12295562 Узел вращения барабана stc250.1a.9.1 12277379 →

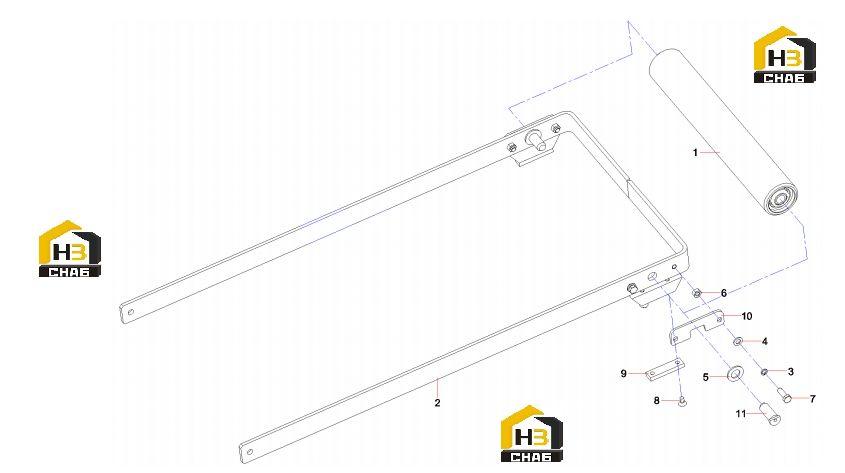

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:rotary drum assemblySTC250.1A.9.1
Каталожный номер:12277379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bracketSTC250.1A.9.2
Каталожный номер:12277382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:A210211000029
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pad, rubber
Каталожный номер:10138473
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate, keep
Каталожный номер:12106924
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shaft, pin
Каталожный номер:12106919
Комплект:2
Примечание:
