Клапан перепускной 10986978

← Трубопровод телескопический 11662072 Клапан обратный 10884999 →

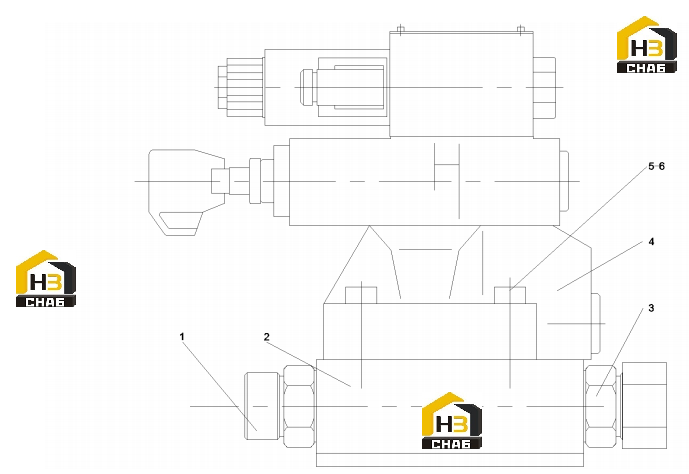

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:A229900002581

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seat, overflow valve, solenoid

Каталожный номер:A820101328659

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:A229900002589

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve, overflow, electromagnetic

Каталожный номер:A220401000189

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000304

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:
